Roland M-120 Line Mixer

     Zabrakło mi wejść w mikserze. Przybyło tyle sprzętu, że musiało to nastąpić. Na
japońskim portalu JDirectItems przy pomocy servisu pośredniczącego NEOKYO
wylicytowałem za śmieszne pieniądze dwa miksery Rolanda M-120 w stanie "takim jak
jest" czyli junku po japońsku :D Doczekałem się dostawy i od razu sprawdziłem sprzęt.
Jeden z nich okazał się całkiem sprawny, więc odłożyłem go na bok. Niestety - drugi
miał uszkodzone dwa kanały - 1 i 12. W sieci nie znalazłem schematu serwisowego,
ale znalazłem miejsce, gdzie taki mogłem kupić i za kilkanascie dolarów zakupiłem go,
aby uniknąć rozrywki związanej z szukaniem "po omacku". Wstępne badanie wskazało
na uszkodzenie wejściowych wzmacniaczy operacyjnych. Zamówiłem więc 10 sztuk
w Chinach i gdy dotarły - wymieniłem dwa układy w dwóch kanałach. Po tej wymianie
wszytko jest OK. Naprawa prawie zakończona.

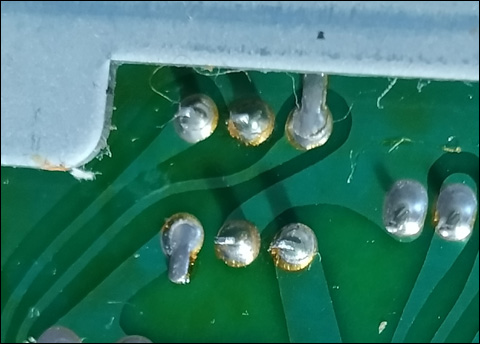

     Jak wiele sprzętów z tamtej epoki - płyty były lutowane "na fali" i w związku z tym
ilość lutowia okazała się być nie do końca wystarczająca, i w miarę upływu czasu oraz
ilości wstrząsów - zaczęły pojawiać się wokół wyprowadzeń elementów pęknięcia, co
skutkowało wystąpieniem dużej ilości przerw w obwodach. Ręcznie poprawiłem dużą
ilość punktów lutowniczych zwłaszcza przy elementach narażonych na oddziaływania
mechaniczne - gniazda wejściowe/wyjściowe, potencjometry, przełączniki. Sprzęt jest
jak nowy pomijając rysy i wgniotki na obudowie.

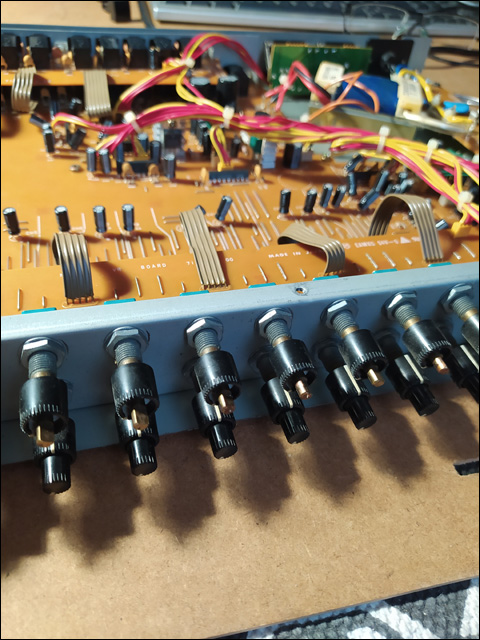

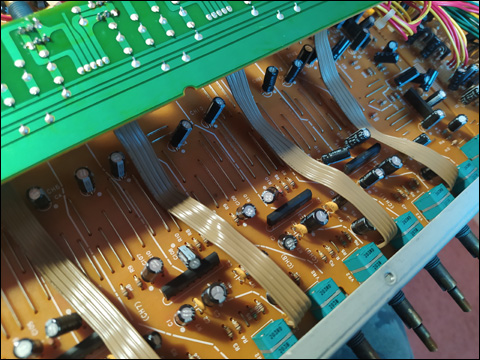

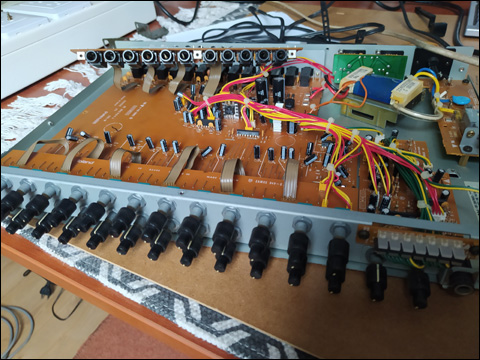

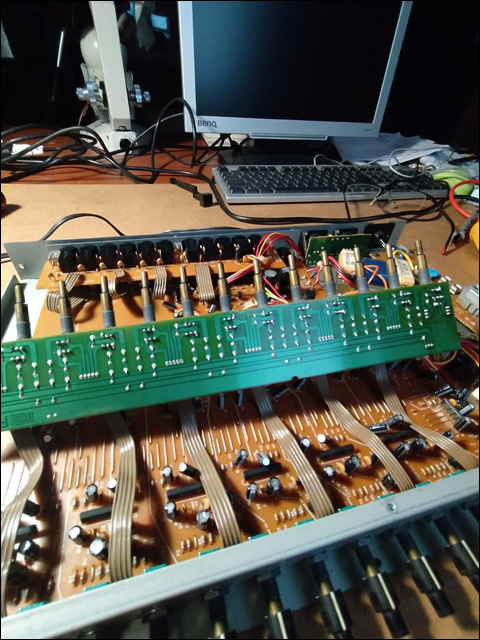

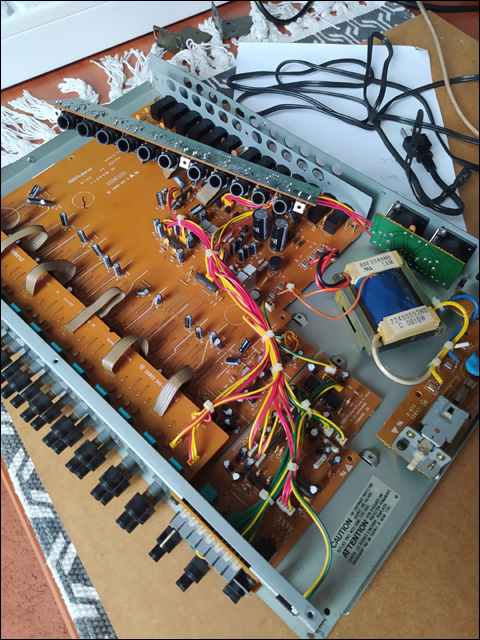

     Kilka zdjęć z naprawy

     Zamieszczam zakupiony przeze mnie dokument serwisowy M-120, aby już nikt
nie musiał tego szukać. Po prostu zasponsorowałem dokumentację. Ratujcie ludzie
miksery M-120 - to naprawdę super sprzęt! :)

Roland M-120 Line Mixer Service Notes
Roland M-120 Line Mixer User Manual
