AKAI S2000
Sampler AKAI S2000. Produkcja ruszyła w roku 1995. Jest to profesjonalny sprzęt
będący budżetowym następcą flagowego modelu AKAI - S1000. Standardowo wyposa-
żany w 2MB RAM (1 MWord) - z możliwością rozbudowy standardowymi modułami
pamięci SIMM 72 do 32MB (16MWord). Ma także możliwość rozbudowy o dodatkowe
wyjścia, moduł efektów dźwiękowych, a także dodatkowe filtry. W obecnych czasach
rozbudowa jest dosyć kosztowna ze względu na wysokie ceny dodatkowych kart -
zwłaszcza karty EB16 czyli procesora efektów. Bardzo przydatnym rozszerzeniem jest
karta pamięci Flash - FMX-008 umożliwiająca między innymi zapis i start systemu
operacyjnego, albo ładowanie sampli z partycji AUTOLOAD. Trochę przydatnych informacji i plików Firmware v1.5 EPROM BinaryAKAI S2000 Service Manual ENG
(PDF)AKAI S2000 Manual użytkownika ENG (PDF)
AKAI S2000 OS v2.0 Disk Maker AKAI MESA II v2 (Editor - WIndows98 - SCSI)
Poniżej jest odnośnik do mojego opracowania klona karty FMX-008, który polecam
do zbudowania i użytkowania, ponieważ działa bardzo dobrze i jest pomocny. AKAI FMX-008 Card cloneAKAI S2000 LCD replacement Mod

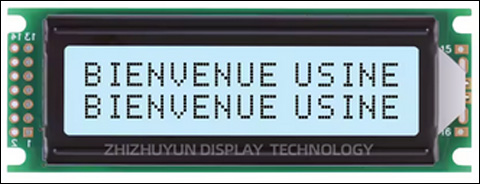

Inną, raczej konieczną, modyfikacją jest wymiana standardowego wyświetlacza LCD
na bardziej czytelny. Tutaj należy uważać, ponieważ możliwy do zastosowania jest
tylko model 1602 (2 wiersze x 16 znaków) zgodny z HD44780 posiadający 14 linii
z lewego boku PCB tak jak na zdjęciu poniżej. Taki wyświetlacz, kupiony naprawde tanio na Aliexpress ma ciekawą właściwość,
ustawiony na stałe (i to dobrze) kontrast oraz bardzo czytelne znaki czarne na białym
tle wręcz idealne do większości zastosowań. W drugim samplerze zastosowałem
wyświetlacz z czerwoną czcionką na czarnym tle, który nie jest tak dobry jak ten :)
Należy wykonać kilka czynności ponieważ nowy LCD różni się od oryginalnego m.in.

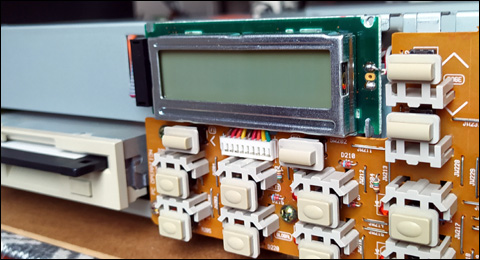

biegunowością zasilania oraz montażem mechanicznym. Po zdemontowaniu LCD: Widoczna od razu jest pierwsza różnica - umocowanie płytki wyświetlacza przy
użyciu metalowych elementów korpusu. W oryginale wycięcia w płytce są pionowe,
a w zamienniku są poziome. Dalej w tekście opiszę mój sposób montażu przy użyciu
dwustronnej klejącej taśmy piankowej.

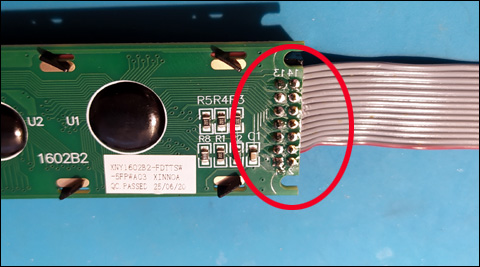

Należy wylutować z PCB LCD taśmę łączącą (IDC header 14P) i po oczyszczeniu
wlutować tak samo w płytkę zamiennika. Zasilania podświetlenia nie wlutowuje się, bo

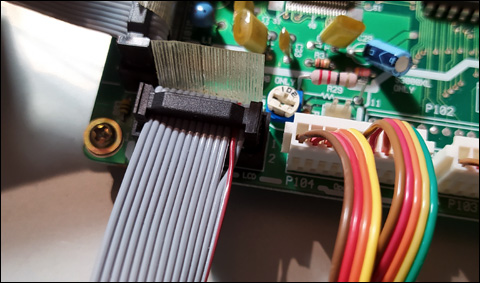

wyświetlacz ma od razu je podłączone z zasilaniem kontrolera (+5V DC). Następnie trzeba zrobić bardzo ważną zmianę - po rozebraniu wtyku IDC14, który
jest wpinany w płytę główną samplera - należy zamienić miejscami przewód 1 z 2 i
ponownie zacisnąć wtyk. Można również zacisnąć nowy wtyk na tasiemce albo wręcz
zmontować całkiem nową tasiemkę. Jest to bardzo ważne, ponieważ biegunowość
zasilania jest odwrócona dla oryginalnego wyświetlacza i pozostawienie tego spowoduje
zniszczenie nowego zamiennika.
Gdy wszystko już zostało przygotowane - wyciąłem trzy kawałki dwustronnej taśmy
piankowej na długość płytki wyświetlacza i przykleiłem je jeden na drugim do tylnej
strony PCB. Wziąłem do ręki szczypce i powyginałem metalowe elementy chassis,
które podtrzymywały oryginalny wyświetlacz, a następnie przykleiłem zamiennik do
blachy w uprzednio wymierzonym miejscu :) Całość po złożeniu i uruchomieniu działa

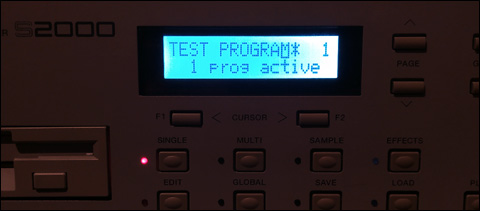

rewelacyjnie dobrze i wyświetlana treśc jest widoczna z wielu różnych kątów widzenia. Bardzo trudno robi się kontrastowe zdjęcia, więc widok jest jaki jest. Wyświetlacz
jest na tyle jasny, że musiałem dobrze kombinować żeby coś sensownego wyszło :)
W każdym razie - efekt jest bardziej niż zadowalający. Polecam taką zmianę gdyż
bardzo poprawia komfort pracy w porównaniu z żółto-zielonym ciemnym oryginałem... AKAI S2000 Internal SCSI Mod
Inną ciekawą modyfikacją jest wlutowanie w puste miejsce na płycie głównej złącza
dla wewnętrznego napędu (dysku) SCSI. Takie złącze znajduje się w samplerze

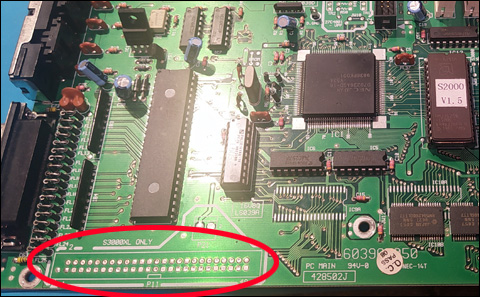

S3000XL, którego płyta jest prawie identyczna z płytą S2000. Chodzi o to miejsce: Oczywiście przed rozpoczęciem modyfikacji należy wymontować płytę główną
samplera z obudowy i zachowując ostrożność przenieść na stanowisko warsztatowe. Najpierw należy przy pomocy lutownicy i odsysacza oraz ewentualnie plecionki
dokładnie oczyścić zalane cyną otwory lutownicze a następnie, po prostu, wlutować
pinheader 2x25 i to wszystko. Powyżej znajduje się dwupinowe złącze zasilające P21,
które można wykorzystać do zasilania podłączanego dysku (tylko +5V) Można także
spróbować użycia napięcia +12V, jednakże nie wiem czy będzie to możliwe - nie znam
wydajności prądowej zasilacza. Na schemacie widać, że napięcia +12V i -12V są
uzyskiwane z przetwornicy, której zasilanie jest zabezpieczone bezpiecznikami 1A.

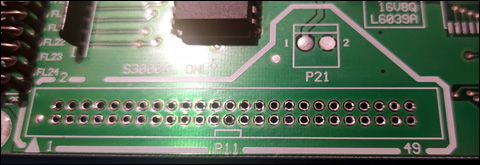

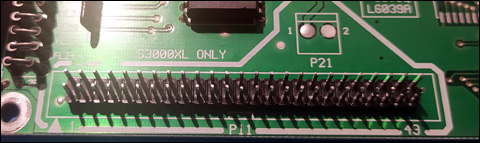

Jest ryzyko, że to nie zadziała i będzie możliwe tylko użycie dysku SCSI 2,5". Wyczyszczone otwory złącza P11 (SCSI50) Wlutowany pinheader: AKAI OSv2 EPROM Mod Czas na jedną ciekawszych modyfikacji, czyli wymianę oprogramowania w pamięci
ROM (EPROM) samplera. Przez pewien czas sam korzystałem (musiałem korzystać) z możliwości wczytania
systemu operacyjnego z dyskietki. Najwyższą dostępną wersją dla S2000 jest v2.0.
Sam proces uruchamiania samplera jest powolny ponieważ szybkość FDD nie jest
rewelacyjna. Jedną z możliwości przyspieszenia uruchomienia jest zastosowanie karty
pamięci Flash - FMX-008, którą można po sformatowaniu użyć m.in. jako dysk z
partycją BOOT i na tej partycji zapisać system. Po uruchomieniu tak wyposażonego
samplera proces ładowania OS zostaje znacznie przyspieszony. Możliwe jest jeszcze
większe przyspieszenie (ok. trzykrotne) po umieszczeniu OS 2.0 bezpośrednio w
pamięci ROM (EPROM). ROM v1.5 umożliwia jedynie wczytanie nowego systemu.
Zmiana ROMu na 2.0 uruchamia praktycznie natychmiast sprzęt pomijając nawet czas
ładowania oprogramowania z BOOT Flash karty FMX-008. Do wykonania tej zmiany
potrzeba kilku kroków. Najpierw należy zaopatrzyć się w pamięć EPROM 27C040.
Następnie należy zaprogramować ją w programatorze poniższym "wsadem"
AKAI S2000 v2.0 EPROM BINARY
Tak jak w opisie - należy wylutować podstawkę układu IC12 DIP28 (SystemROM),
wyczyścić wszystkie otwory lutownicze i w to miejsce wlutować podstawkę DIP32 pod
nową pamięć 27C040. Następnie wylutować zworkę oznaczoną S2000 obok podstawki
i wlutować w miejsce oznaczone S3000XL. Ostatnią czynnością jest włożenie nowej

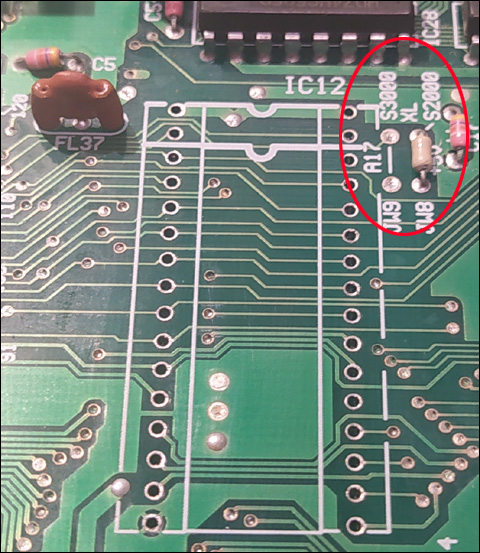

pamięci w podstawkę uważając na orientację układu. Gotowe :) Wylutowana podstawka IC12 i wyczyszczone otwory. na zdjęciu zaznaczyłem
zworki konfiguracyjne, które należy zmienić. Wylutować JW8 (S2000) i wlutować JW9

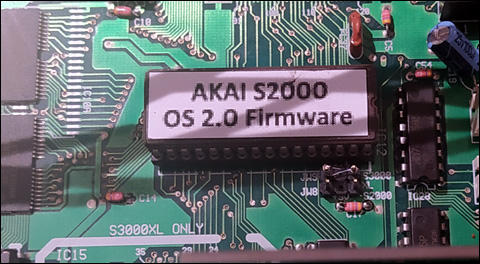

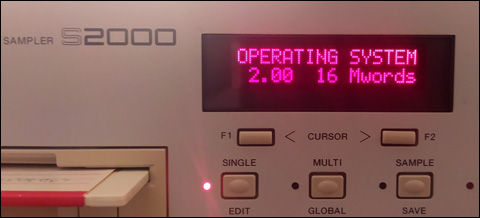

(S3000XL) Tak wygląda nowy OS ROM w moim S2000 Ekran powitalny - czerwony LCD - na wprost widać bardzo dobrze ale z kąta słabo :)
Krótki filmik startu samplera
S2000 BOOT
Na koniec uwagi na temat tej modyfikacji. Mimo zainstalowania EPROM z OSv2,
podczas startu samplera jest oczekiwana dyskietka w napędzie z czymkolwiek - może
być czysta, sformatowana w s2000. Gdy jej nie ma - proces startu staje. Co ciekawe -
gdy jest zainstalowana karta Flash FMX-008, wtedy może już nie być dyskietki, a i tak
system wystartuje. Najprawdopodobniej tak działa oprogramowanie. Jest to niewielki
problem i nie jest istotny w porównaniu z efektem zmiany (szybkość uruchamiania)
Polecam i proszę o wskazywanie źródła pochodzenia opublikowanych materiałów
