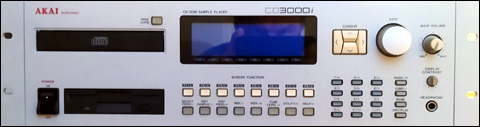

AKAI CD3000i
AKAI CD3000i...Kupiłem ten sampler naprawde tanio w Japonii bo byłem bardzo
ciekawy jego jakości, działania, a przede wszystkim samplingu z płyt CD ładowanych
do "specjalnego" napędu. Sampler 16-bitowy ze sporymi możliwościami i dobrym
brzmieniem :) Na początek musiałem jednak doprowadzić sprzęt po prostu do stanu
używalności.
Na początek - nie ma zbyt wiele informacji o tym modelu. Przede wszystkim nie ma
konkretnego manuala użytkownika, więc trzeba posiłkować się manualem od dosyć
podobnego modelu - CD3000 (jest to manual do wersji 1.0 firmware). Można także
skorzystać z porędczników dla serii S3xxx samplerów, które są bardzo podobne
programowo do CD3000i. CD3000 User manual v. 1.0 CD3000 Service Manual
Takim ekranem przedstawił mi się po włączeniu: Czyli standard w wyświetlaczach LCD - zużyte podświetlenie. Folia EL do wymiany.
Jak w poprzednich przypadkach takiej naprawy - zastosowałem "patent" z instalacją
podświetlenia LED zrobionego z podświetlenia dla Apple iPhone 6+ według opisu ze
strony https://inkoovintagecomputing.wordpress.com/
Opis tej modyfikacji zamieściłem również na stronie opisującej sampler

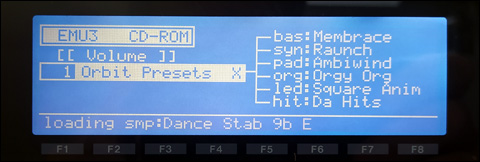

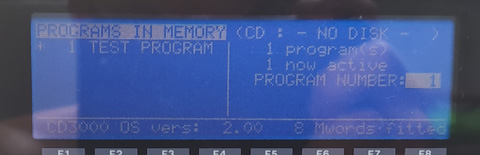

S1000 Po naprawieniu ekran LCD wygląda już normalnie i wyraźnie :)

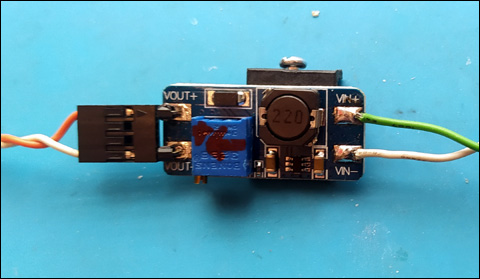

Kilka zdjęć z różnych etapów tej modyfkacji - napierw przetwornica podwyższająca

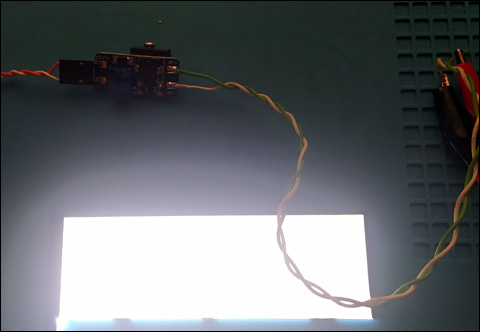

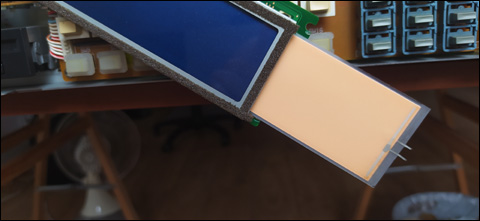

Test podświetlenia, które świeci naprawde dobrze Demontaż folii EL z wyświetlacza Zainstalowane nowe podświetlenie, które trzeba bardzo mocno przyciąć aby się

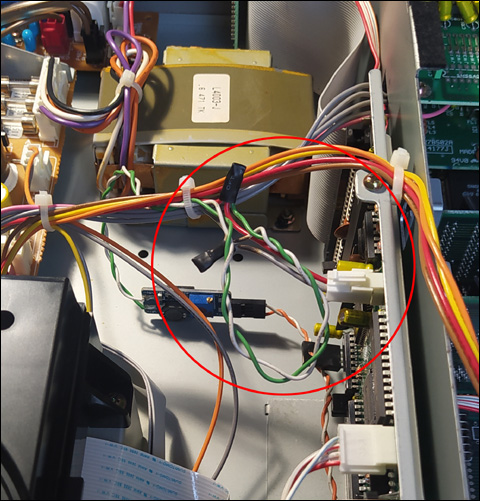

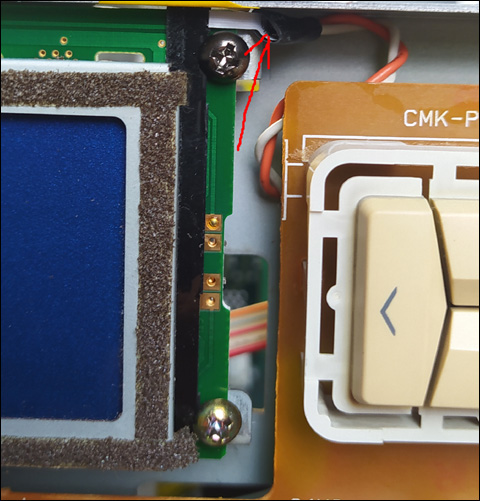

zmieściło w miejscu montażu razem z ekranem LCD Zamontowana do chassis przetwornica zasilana ze złącza 5V I to na ten temat wszystko. Bardzo proste w realizacji i niewymagające zadanie.
Wymiana Firmware

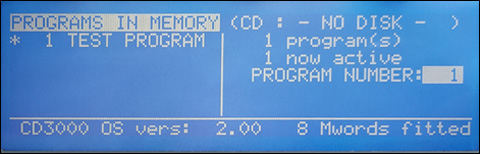

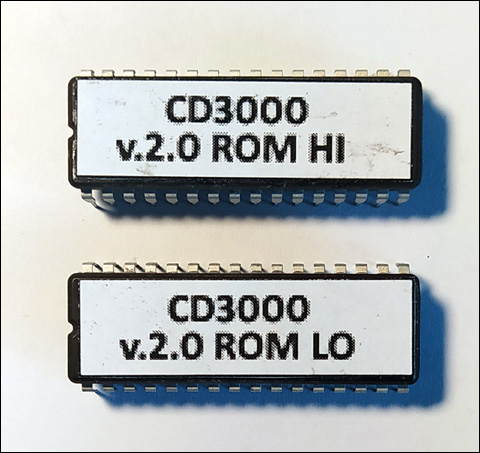

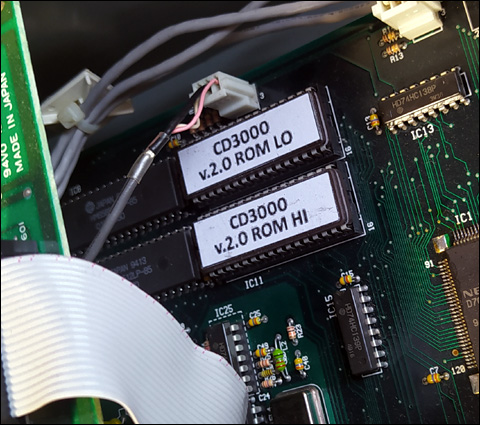

Sampler w chwili uruchomienia miał firmware w wersji 1.60 Firmware v. 1.60 (Lo+Hi) Postanowiłem zmienić oprogramowanie na najwyższe dostępne, czyli v.2.0Firmware v. 2.0 (Lo+Hi)
To co mi się spodobało w tej wersji, że jest możliwość importowania sampli EMU3
oraz Roland, którą uruchamia się w menu Utilities. Mój sprzęt ma dwie karty pamięci EXM3008 - 8MB - co daje razem 8MWords.
Mimo, że na płycie głównej są zainstalowane tylko dwa złącza dla kart pamięci - są
tam także dwa niezalutowane miejsca na kolejne dwa moduły. Inne samplery tej serii

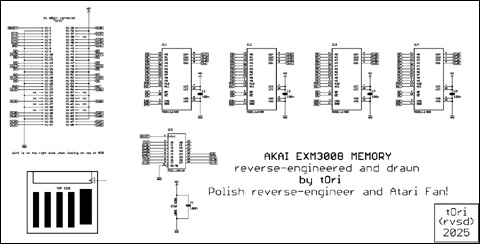

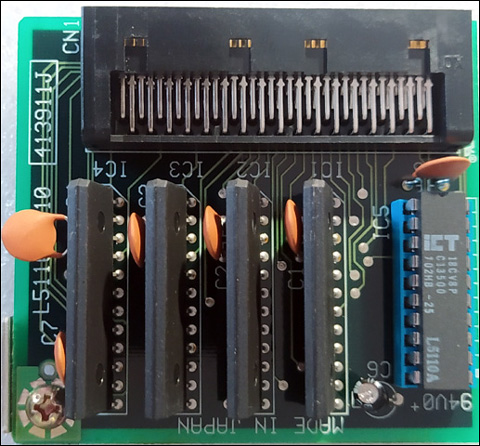

mają możliwość dołączenia 32MB RAM co jest możliwe także w przypadku CD3000i. EXM3008 reverse-engineering Karta pamięci EXM3008: Odtworzony schemat modułu EXM3008: Firmware CPLD PEEL18CV8P - L5110APlik EQN 18CV8PSchemat w formacie Eagle
Pin 1 w gniezdzie modułu jest to linia SELECT, która adresuje konkretny moduł
8MB. Oczywiście jest mozliwe zbudowanie pojedyńczego modułu 32MB, gdzie
należy umieścić cztery moduły 8MB a sterowanie do nich pobierać właśnie z pinów 1
każdego z gniazd przy pomocy np. złączek szpilkowych. Korzystając z pliku EQN
można oprogramować dowolny układ, np. któryś z CPLD XilinX. Możliwości jest dużo. Osobiście nie będę projektował PCB dla tego modułu i skupię się na projekcie
działającej wersji 32MB - ale to za jakiś czas... tOri |
