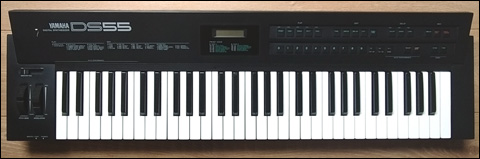

YAMAHA DS55

     Bardzo ciekawy syntezator FM 4-operatorowy z wieloma możliwościami.

- może wczytywać przez MIDI i odtwarzać patche z innych syntezerów FM Yamahy:
  DX21, DX27, DX11, DX100, TX81Z
- ma pełną implementację MIDI Sysex
- 200 brzmień w ROM, które mozna częściowo edytować i zapisywać w USER Banku,
  który może zapamiętać 100 brzmień
- ma tylko 8-głosową polifonię, jednak jest całkowicie wielobrzmieniowy i można grać
  jednocześnie ośmioma brzmieniami :)
- jest keyboard split
- ma możliwość warstwowego nakładania brzmień
- wbudowany arpeggiator
- wbudowany sekwencer autoperformance
- wbudowany delay z dwoma czasami i regulacją poziomu echa
- wbudowane rytmy. Brzmienia perkusji są generowane w FM
- klawiatura czuła na siłę nacisku jednak bez after-touch
- bardzo lekki - waży trochę ponad 6 kilogramów LOL

     Jest to bardzo podobny syntezator do Yamaha YS200 z tą różnicą, że nie ma key
after-touch, brak możliwości zmiany ksztatu generowanej fali oraz brak 8-ścieżkowego
sekwencera. No i oczywiście ma inny wygląd. Ze względu na bardzo dużą zgodność
konstrukcyjną zamieszczam poniżej także service manual dla Yamaha YS100/200,
poniewaz nie znalazłem w sieci takiego konkretnie do Yamaha DS55.

Trochę przydatnych informacji i plików

Yamaha DS55 User Manual (ENG)

Yamaha YS100/YS200 Service Manual (ENG)

YSEDITOR for Atari ST

     YSEDITOR jest bardzo ciekawym i przydatnym narzędziem do pracy z brzmieniami
dla wielu modeli syntezatorów FM Yamaha. Zapraszam do odwiedzenia strony twórcy:

https://yseditor.martintarenskeen.nl/

     Po zakupie syntezatora zauważyłem, że nie wszystkie klawisze działają prawidłowo.
A konkretnie - część klawiszy straciła velocity control. Zacząłem szukać porady na ten
temat i na jakimś rosyjskim forum znalazłem super patent na naprawę przy pomocy
gumki wentylkowej, ha, ha, ha...

Naprawa klawiatury Syntezatora YAMAHA DS55

     Powodem złego, częściowego działania klawiatury jest zużycie wykonanego w
specjalny sposób plastikowego, miękkiego pasa z elementami przewodzącymi, który
będąc umieszczonym pod klawiszami spełnia rolę tańszego odpowiednika metalowych,
sprężynowych styków. Ten model klawiatury ma symbol LC61 i został zastosowany
w nastepujących modelach instrumentów Yamaha i jego wymiana jest dosyć droga:

AN1x
CS6x
DS-55
DX-11
EX-7
HA1
MO-6
PSR-4000
PSR-5700
PSR-6000
PSR-6300
PSR-7000
PSR-8000
PSR-9000
PSR-SQ16
QS-300
S-30
SY-22
SY-35
SY-55
V-50
W-7
YPP-15
YPP-35
YPR-7
YPR-9
YS-100
YS-200

     Bardzo dobrze, że ten "patent" działa, bo masa sprzętów może dzięki temu "ożyć"

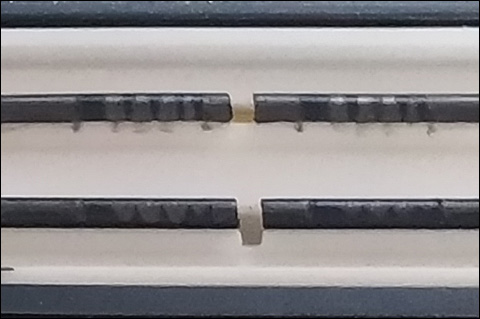

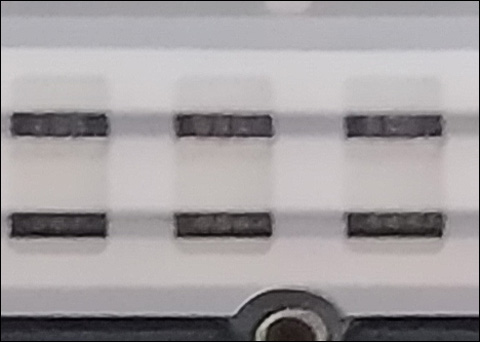

     Tak wygląda powierzchnia kontaktowa membrany podklawiaturowej:

     Widoczne są ślady od klawiszy. Odkształcenie tworzywa sztucznego przekłada się
na braki w odpowiedzi klawiatury na szybkość przemieszczania klawiszy (velocity).

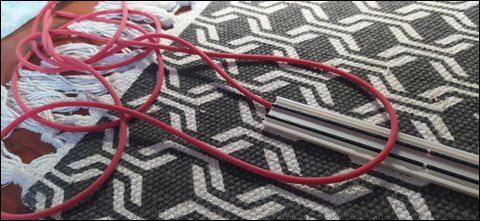

Sposób jest bardzo prosty. Należy kupić gumę wentylkową do starego typu wentyli
znanych też pod nazwą Dunlop i wcisnąć w sprężyste rurki membrany jak na zdjęciu.

     Guma wentylkowa kupiona "na metry" jest tania. Ma średnicę ok. 3,5mm i dosyć
grubą ściankę. Jest sprężysta, i ta sprężystość wspomaga odkształcony plastik, aby
zaczął normalnie wracać do kształtu spoczynkowego oraz dobrze "kontaktować" z
węglowymi polami stykowymi na PCB klawiatury. Gumę wciągałem w rurki sposobem.

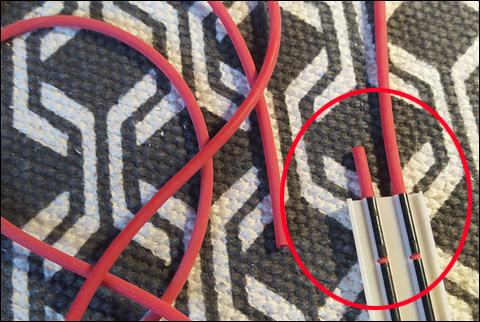

Wziąłem igłę z nitką i umocowałem nitkę do jednego końca wentylka, a potem puściłem
igłę przez całą rurkę. Złapałem za nitkę i po prostu wciągnąłem tak jak widać na foto.

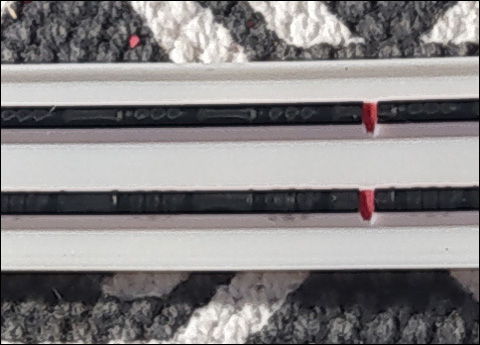

Końce można zostawić delikatnie dłuższe, jednak tak krótkie, aby dało się poprawnie
zainstalowć naprawioną membranę. Po wciągnięciu i przycięciu gumek należy obrócić

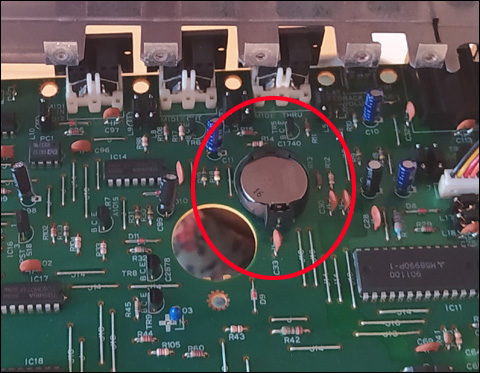

membranę o 180 stopni względem oryginalnego położenia i zmontować klawiaturę. Przy
okazji - mając dostęp do elektroniki - można wymienić baterię podtrzymującą konfig w
pamięci, czyli - wylutować starą baterię CR2032 i w to miejsce wlutować koszyk po to,
aby w przyszłości łatwiej się baterię wymianiało :)

     Z ciekawszych modyfikacji można jeszcze wymienić LCD, który oryginalnie nie ma
podświetlenia na LCD z podświetleniem, np. zielonym, albo niebieskim wedle gustu.
Zapewne za jakiś czas pojawi się krótki opis takiej wymiany. Kwestia czasu...

     tOri
