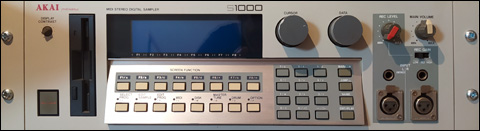

AKAI S1000 Sampler AKAI S1000. Produkcja rozpoczęła się w roku 1998. Jest to "FLAGOWY"
model linii S samplerów AKAI rozpoczynający erę samplingu 16-bit z wewnętrznym
przetwarzaniem 24-bitowym. Sprzęt bardzo popularny wśród producentów muzyki.
Szybko wyparł wcześniejsze wersje i stał się studyjnym standardem przez długi czas.
Dostarczany początkowo ze standardową ilością 2MB pamięci RAM na karcie EXM005,
w późniejszym czasie pamięć mogła zostać rozszerzona do 32MB modułami EXM008,
które pojawiły się wraz z wersją S1100. Przydatne informacje i pliki Firmware v4.4 EPROM Binary Hi, LoAKAI S1000HD Service Manual ENG (bez schematów) AKAI S1000 Manual użytkownika soft 2.0 ENG
(PDF)
AKAI S1000 LCD backlight Fix Opis naprawy podświetlenia wyświetlacza LCD znalazłem na stronie https://inkoovintagecomputing.wordpress.com/ Jest to naprawde super sposób na to żeby raz na zawsze pozbyć się problemów
związanych z podświetleniem przy uzyciu folii elektroluminescencyjnej, która ma tę
nieprzyjemną właściwość, że szybko się degraduje i świecenie po prostu słabnie w
miarę upływu czasu co zmusza do dosyć częstej zabawy z wymianą folii. O ile nie jest
to problem dla użytkownika obeznanego z mechaniką, lutowaniem, itp. to dla reszty
będzie problemem. Polecam oczywiście powyższy link z kompletnym artykułem na
ten temat. od siebie dodam, że ten sposób z zastosowaniem podświetlenia dla Apple
IPhone 6 Plus jest po prostu rewelacyjny, tak ze względu na efekt (bardzo dobry!) oraz
koszty - wyświetlacz jest naprawdę tani. Zwłaszcza kupiony w Chinach...Można tak
naprawić nie tylko samplery AKAI, ale także, np. podświetlenie LCD w syntezatorach
Yamaha SY-77 czy SY-99 zamiast wymieniać cały wyświetlacz :)
Tu tylko streszczę ten sposób - po szczegóły zapraszam do przeczytania artykułu
z opublikowanego linka.
Cała sprawa polega na przycięciu podświetlenia ostrym nożem na szerokość 42mm
i podłączeniu do jego tasiemki zasilającej wyjścia przetwornicy podwyższającej
napięcie z 5V do 14V - 18V max. Przetwornica posiada regulację napięcia wyjściowego.
Należy przed podłączeniem podświetlenia ustawić np. 15V i później tylko nieznacznie
zmieniać w zależności od potrzeb (regulacja jasności) Dla celów archiwizacji zamieszczam skompresowany artykuł w postaci strony www inkoo vintage akai samplers lcd backlight fix article archived Naprawa zasilania S1000 Sampler, którego właścicielem się stałem w zasadzie "z przypadku" nabyłem jako
uszkodzony. Nie dawał żadnych oznak "życia" po włączeniu zasilania. Oczywiście (!)
rozkręciłem obudowę, popatrzyłem i od razu zobaczyłem powód. Kondensatory w
przetwornicy wręcz się "rozlały" zarówno po dolnej części obudowy, jak i brązowa ciecz
znajdowała się na sporej powierzchni PCB. Jako rozwiązanie problemu użyłem coś

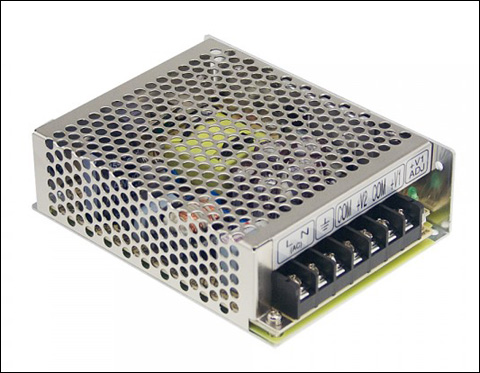

najprostszego i najskuteczniejszego - wymiana oryginalnego zasilacza na MEANWELL
typ RS-50-5. Jako, że AKAI S1000 potrzebuje tylko jednego napięcia zasilającego - ten zasilacz
okazał się najlepszy pod względem zarówno wymiarów jak i wydajności. Nie będę tutaj
opisywał montażu, ponieważ jest to tak prosta sprawa, że naprawdę nietrudno to zrobić
bez podpowiedzi. Rozwiązanie sprawdzone, które działa w 100%. Możliwe, że za jakiś czas zamieszczę na tej stronie coś ciekawego dla S1000, np.
schemat karty EMX008, czy coś innego usprawniającego pracę ze sprzętem... tOri |
