Kurzweil K1000SE
Zakupiłem uszkodzony keyboard. Nie uruchamiał się - jedynie słabo świeciło się
podświetlenie wyświetlacza LCD. Postanowiłem naprawić syntezer, który w swoim
czasie był "na topie" ze względu na bardzo dobre brzmienia zawarte w ROM. Symbol
SE mówi o tym, że sprzęt ma dodany Aftertouch. O tym instrumencie można poczytać
w sieci - co potrafi i jak fajnie się na nim gra :) Klawiatura faktycznie jest przyjemna
i responsywna. Po prostu jest to wysoka jakość wykonania.
Pierwsze uruchomienie - faktycznie - praktycznie żadnej reakcji poza świeceniem
LCD. Następnym krokiem była próba uruchomienia systemu w trybie Supervisor i to mi
się udało. Wciskając klawisze C oraz Play/Edit i włączając zasilanie keyboard wstał w
TEST MODE (Supervisor) - Hurra! To już wielki postęp. Używając klawiatury mogłem
ustawić dowolne testy, co zrobiłem. Po uruchomieniu - w pewnym momencie system
"zawisł". SPrawdziłem, w którym mmiejscu i okazało się, że nie przechodzi testu
TIMERa. Potem zacząłem wybierać po kolei pojedyńczo testy i również test UART
powodował zawiśnięcie systemu. Taki stan jest normalny dla K1000, tzn. jeśli test
jest OK to przechodzi kolejne kroki. Jeśli test jest zły - system staje. Na tym etapie
już się dowiedziałem, że TIMER i UART mają problem.

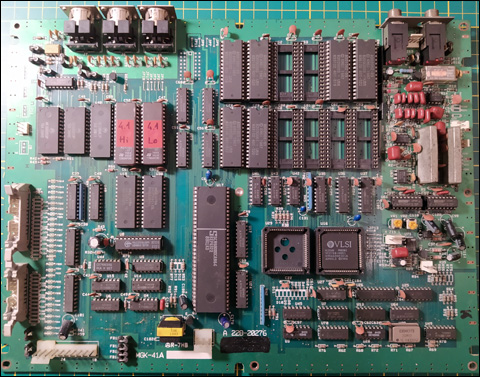

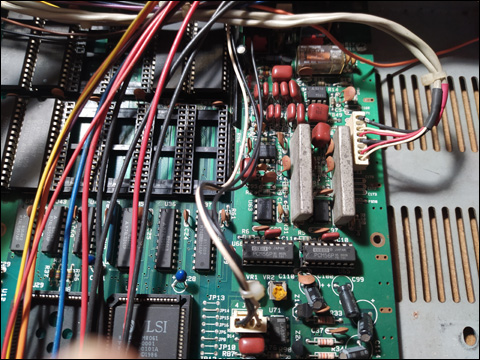

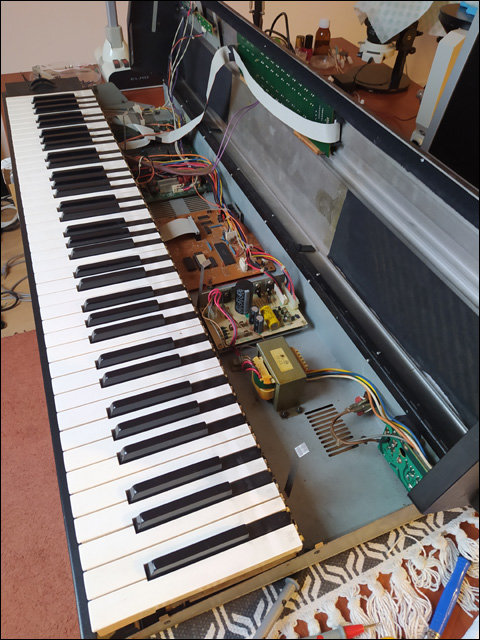

Kilka zdjęć K1000 na stole w trakcie sprawdzania Otwarta obudowa - bardzo fajny dostęp do elementów syntezera Widok na Main PCB - ROM w wersji 4.1 - 16bit w systemie M68000 - Hi i Lo Widok Main PCB - jak widać ktoś wyciągnął również jeden z chipów ARNOLD Brak ARNOLDA również powodował niemożność przejścia testu. Na szczęście
znalazłem w USA w firmie SYNTAUR możliwość zakupienia tego scalaka co okazało
się ostatecznie niezwykle pomocne w ostatecznym uruchomieniu sprzętu.

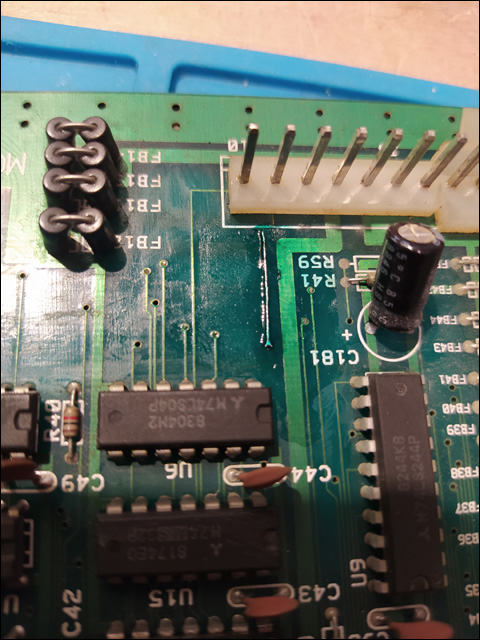

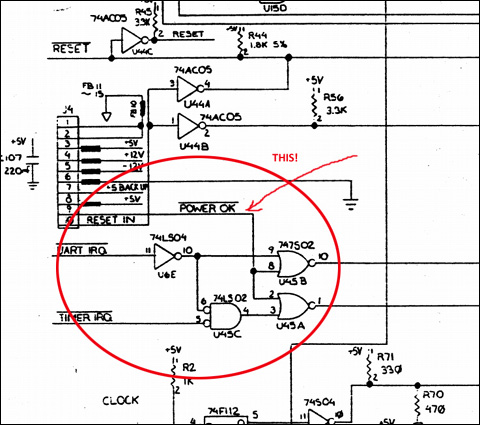

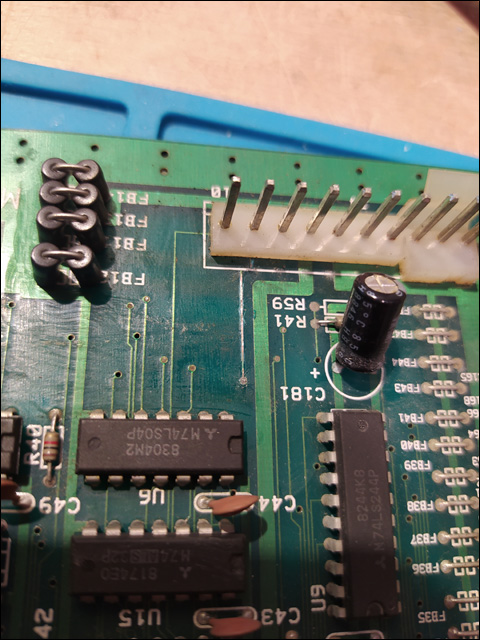

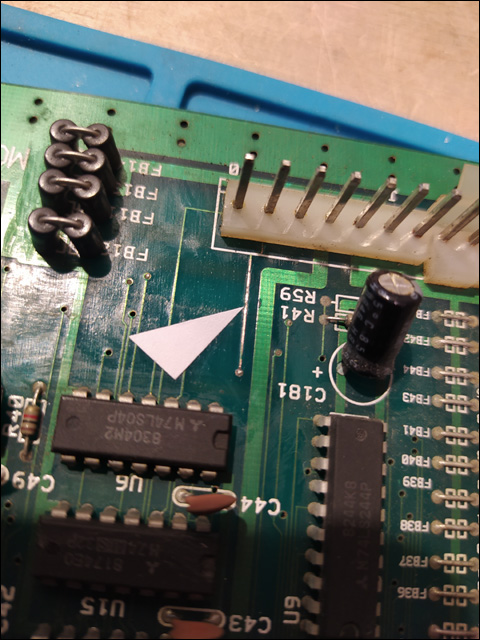

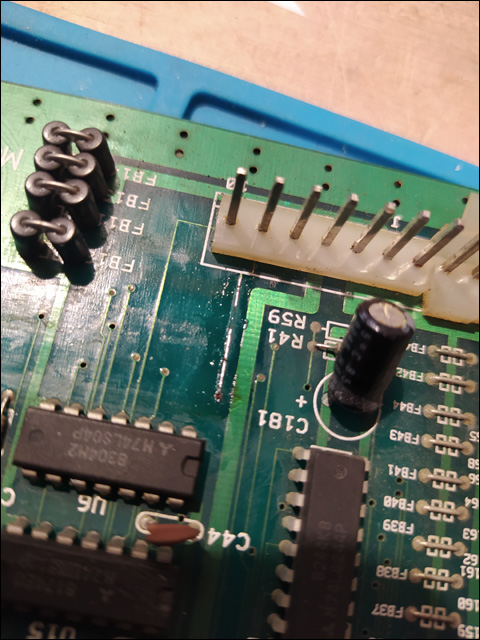

Problem TIMERa i UARTa udało mi się usunąć. Kilka zdjęć dokumentujących
miejsce, w którym na płycie głównej ścieżka sygnału POWER_ON po prostu wzięła
i sobie "znikła" ale w tak ciekawy sposób, że naocznie nie było tego widać i dopiero
pomiary wykazały przerwę, co powodowało to, że procesor Motorola 68000 znajdował
się permanentnie w stanie wywołania przerwań i cały system zawisał. Przydała mi się
tu bardzo znajomość budowy systemów opartych na MC68000, czyli. m.in. Atari ST
oraz prosty próbnik stanów logicznych do sprawdzania poziomów na wyprowadzeniach
układów TTL, na procesorze i w jego otoczeniu :D Naprawiona ścieżka z pomocą kynaru i zabezpieczona soldermaską UV Po tej naprawie i wykonaniu testów TIMER i UART wszystko już było OK :)
Jak napisałem wcześniej - brakowało ARNOLDA. Zakupiłem chip, poczekałem na
dostawę i gdy już dotarł - z lekkim niepokojem włożyłem chip w podstawkę. Włączyłem
zasilanie i...
K1000 OSTATECZNIE URUCHOMIŁ SIĘ PRAWIDŁOWO - HURRA! Klawisz działa! Mając już działający sprzęt pomyślałem, że dokonam kilka zmian. Postanowiłem,
że zrobię upgrade firmware oraz maksymalny możliwy upgrade ROM, czyli do PRO76.
Zakupiłem kilka EPROMów 27C040, a na system znalazłem dwie sztuki 27C010 w
moich zasobach. Po zaprogramowaniu układów wsadami ściągniętymi ze strony www
https://www.k1000.net/ i włożeniu w podstawki otrzymałem rozszerzoną wersję, co
bardzo mi sie spodobało :) Poniżej pliki niezbędne do zmiany. Warto też odwiedzić
wspomnianą stronę o K1000, na której można znaleźć dużo przydatnych informacji.
Pro76 System ROMPro76 SoundBanks ROM Z tym rozszezrzeniem jest związanych kilka istotnych elementów. Po pierwsze -
należy mieć możliwość włożenia dodatkowych pamięci ROM próbek. Moja płyta jest
jedną z ostatnich (Special Edition) i na niej są wszystkie podstawki dla pamięci. Inne,
wcześniejsze wersje płyt albo nie posiadały tych podstawek wcale, albo miały miejsce
do podłączenia tzw. daughterboard, gdzie można było już dodatkowy ROM włożyć.
Przed rozpoczęciem upgrade trzeba się po prostu w tym zorientować. Pamięci ROM -
w załączonych plikach są obrazy binarne w o wielkości 512kB, które bezproblemowo
zadziałały w moim K1000. Układy firmware Pro76 są typu 27C010. Pliki SoundROM są

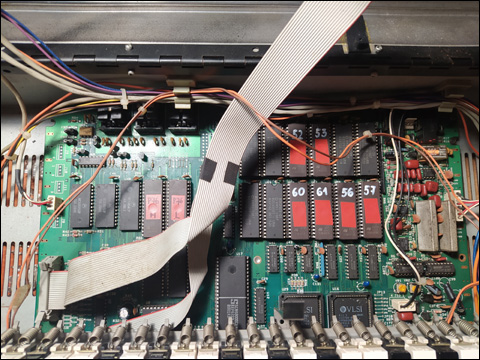

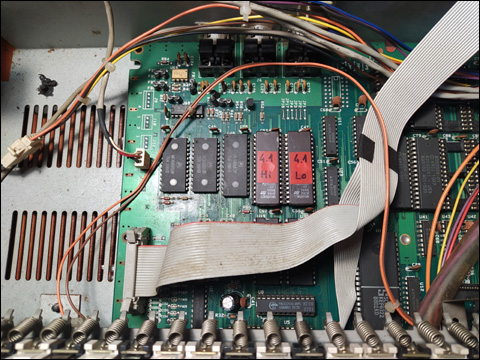

opisane zgodnie z numerami podstawek. Pliki firmware wymieniamy wprost - Hi i Lo. Kilka zdjęć Mainboard - jeszcze widać tu starszy firmware ROM - 4.1 oraz puste podstawki do
dodania Soundbank ROM. Zainstalowana płyta z zapełnionymi wszystkim podstawkami
Kolejnym mankamentem okazały się wyświetlacz oraz przyciski. Postanowiłem je
wymienić ponieważ korzystanie było bardzo uciążliwe.
Wyświetlacz w K1000 jest to 2x16 znaków wyświetlacz LCD alfanumeryczny, gdzie
zastosowano podświetlenie przy pomocy folii elektroluminescencyjnej, o której wiadomo,
że jakość i moc świecenia z czasem ulega zmniejszeniu. Jest to standardowy układ
z kontrolerem HD44780. Kupiłem w Chinach wyświetlacz z czarnymi znakami na białym
tle z ustawionym na stałe optymalnym kontrastem i po prostu podłączyłem. Działa.
Jako, że nowy wyświetlacz jest grubszy nieco od oryginalnego - musiałem przygiąć
wszystkie blaszki zapięcia ramki LCD do płytki PCB i w ten sposób udało mi się
zmieścić LCD na swoim miejscu bez większych problemów.
Wymiana przycisków to już był najmniejszy problem. TACT switche 12x12, czyli

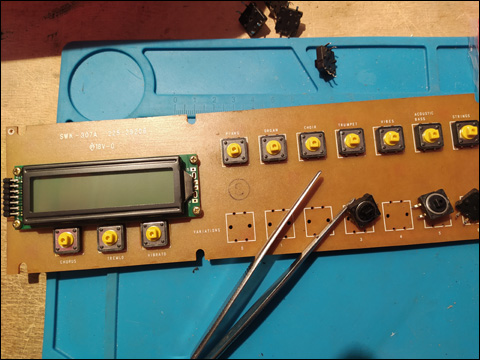

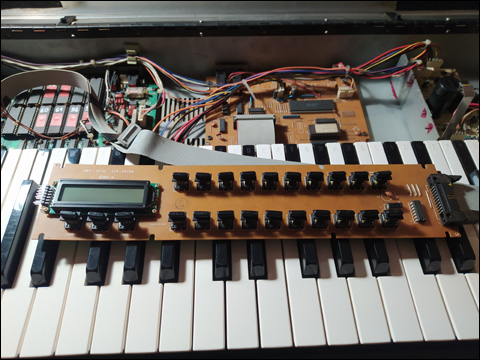

rozmiar standardowy i sprawa została załatwiona. Poniżej kilka zdjęć. W trakcie wymiany przycisków. Widoczny też jest już nowy wyświetlacz. Przygotowane do podłączenia Tak wygląda nowy LCD. Te niebieskie odcienie zostały wprowadzone przez aparat.

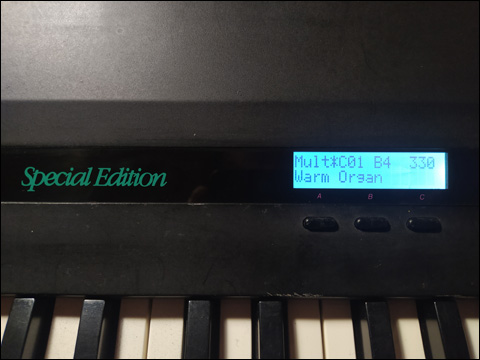

W rzeczywistości jest to czarny tekst na białym tle. Bardzo wyraźny i czytelny. Tak wyglądała moja walka o ocalenie K1000SE. Trochę pracy było - nie powiem.
Na koniec jeszcze wymieniłem śruby skręcające obudowę na imbusowe - 30x4 co
bardzo solidnie pomogło skręcić całość. Cieszę się, że udało mi się przywrócić ten
legendarny sprzęt do życia, choć koszty tego były niemałe. Poniżej zamieszczam trochę materiałów o użytkowaniu, programowaniu, a także
o serwisowaniu K1000. User Manual
Programming Manual
Schematics
Service Manual K1000 series (html format)
