Roland D-110 Roland D-110 - Linear Arythmetic Synthesizer. Jest to wersja rack do montażu w
szafach sprzętowych. Bardzo popularny w swoim czasie i dysponujący mimo swoich
mankamentów naprawdę poważnymi możliwościami syntezy. Po więcej szczegółów
zapraszam do poszukania w sieci. Poniżej podręcznik użytkownika i manual serwisowy.Podręcznik użytkownika (eng)Manual serwisowy
Mam kilka tych modułów, nabytych za nieduże pieniądze. Zauważyłem kilka spraw,
które musiały zostać naprawione - słabe wyświetlacze, odłamane elementy włączników
sieciowych oraz stare wersje firmware. Zabrałem się do naprawiania sztuka po sztuce :)Poniżej zdjęcia z komentarzami

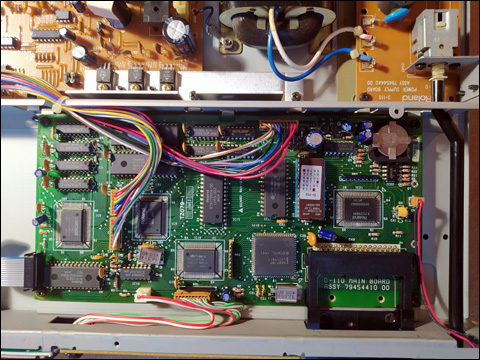

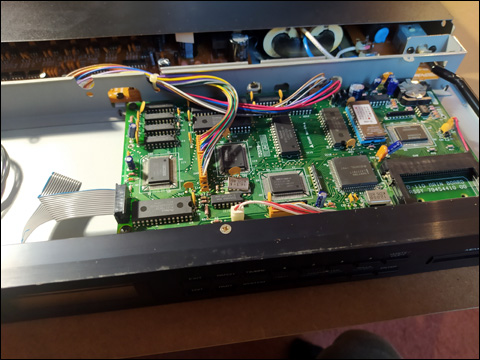

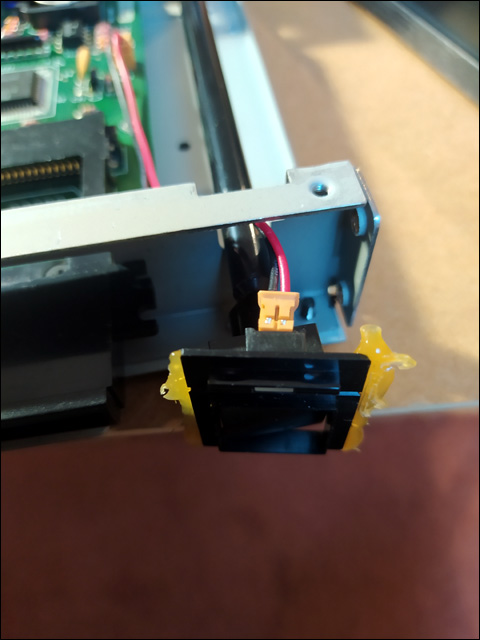

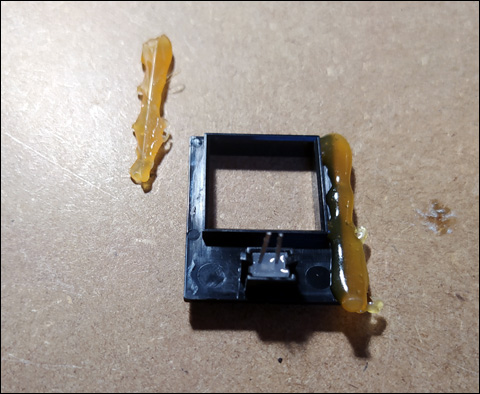

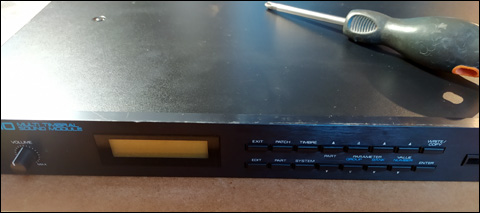

D-110 na stole Zdjęta pokrywa Płyta główna i zasilacz Na "pierwszy ogień" poszły odpadnięte plastiki pozycjonujące klawisz włącznika
zasilania oraz diodę MIDI MESSAGE. Klej po tylu latach stał się niezwykle kruchy i
po prostu odpadł od front panela. Przykleiłem element z powrotem przy użyciu kleju

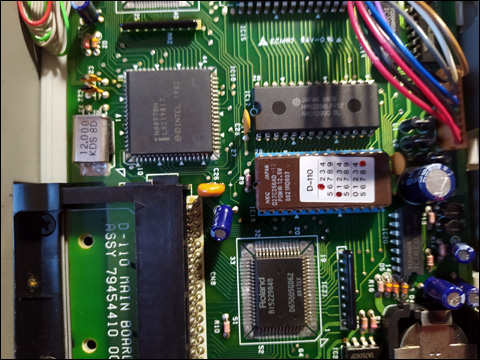

Poxipol. Tu nie potrzeba komentarza. Klej łatwo się usuwa, więc i problem nieduży Następnie zabrałem się do wymiany oprogramowania. U mnie przeważnie była to
wersja 1.06 albo 1.09. We wszystkich modułach wymieniłem na ostateczną wersję 1.13
Zastosowane EPROMy to 27C256. Firmware v. 1.13 No i została do wykonania najbardziej pracochłonna część, czyli wyświetlacze.
Kupiłem wyświetlacze na chińskim portalu. Standardowe wyświetlacze 2x16 znaków
z zielonym podświetleniem. Wymiarami zbliżone do oryginalnych jednakże nie na tyle
żeby obyło się bez przeróbek i zmian przystosowawczych. Poniżej seria zdjęć, gdzie
widać jak czas się obszedł z tworzywami sztucznymi (pianka) zastosowanymi przez
ROLANDa w swoich sprzętach :-]

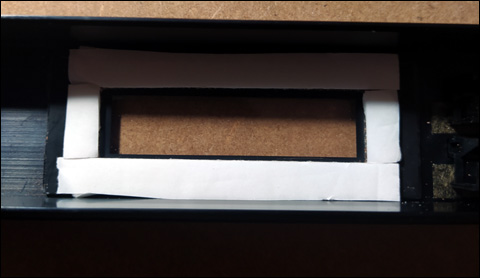

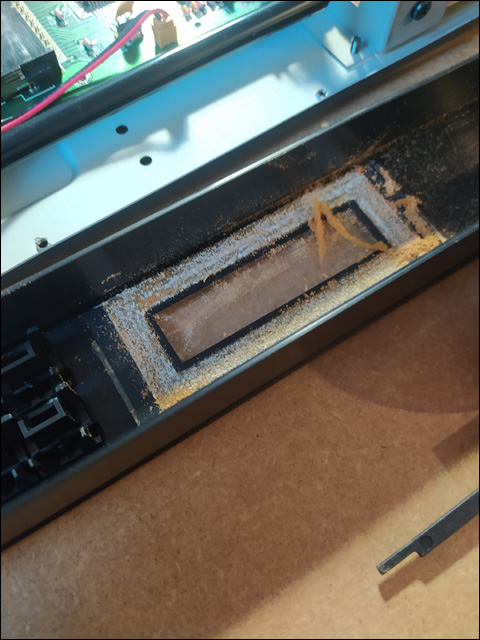

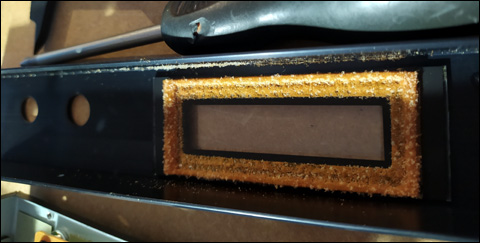

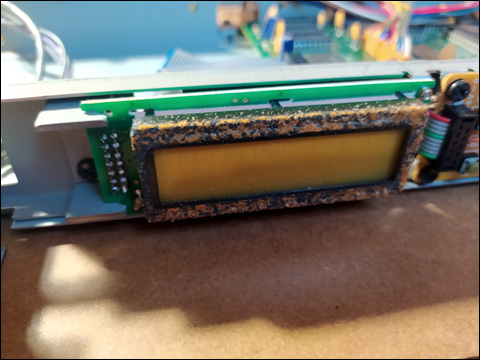

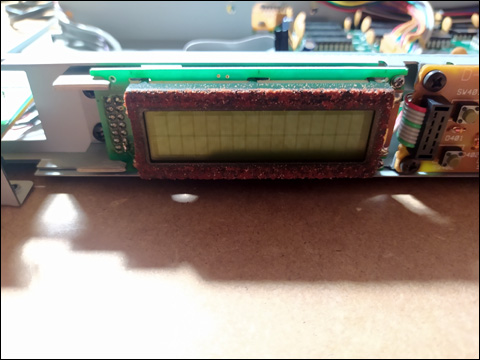

Wyświetlacz oklejony czymś... Wewnątrz frontpanela zdegradowana pianka (sypiąca się pod dotykiem) Usunięcie starej pianki Przyklejenie nowej pianki z taśmy dwustronnej z pozostawionym papierem od strony

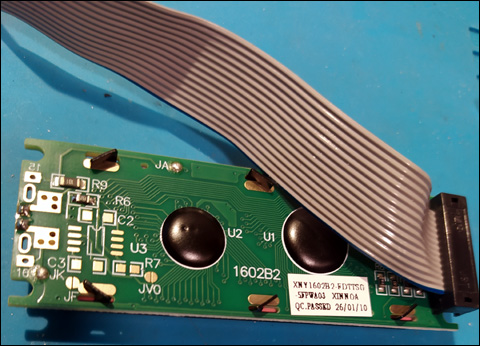

wyświetlacza LCD Nowy wyświetlacz wymaga pewnych dostosowań. Po pierwsze - ze starego LCD

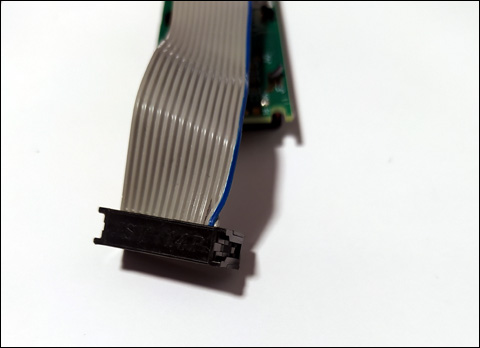

wylutowałem taśmę i wlutowałem w nowy. Następnie zamieniłem we wtyku piny 1 z 2,
ponieważ w nowym LCD Vcc i GND są umieszczone odwrotnie niż w oryginale. Następnie mocowanie. Nowy LCD niestety , ale nie pasował do starego mocowania.
Problemem okazała się grubość samego wyświetlacza. Znalazłem w sieci plik Roland
D-110 001602D OLED Mount by raybellis i z niego wykorzystałem element mocujący
z lewej strony PCB. Przewymiarowałem go trochę i wydrukowałem na drukarce 3D.
Jeśli nie będzie pasowała wysokość (inny LCD) - zawsze można dać podkładki albo
trochę zeszlifować podstawę. Można tez przewymiarować plik STL przy pomocy
programu Autodesk MeshMixer Mocowanie LCD do wydruku Niestety - reszta projektu mi się nie przydała i na prawą stronę musiałem wymyślić
coś innego. Pomierzyłem PCB oraz elementy D-110 i wyszło mi, że wystarczy zrobić
nowy otworek na śrubę mocującą, aby wszystko prawidłowo się trzymało i mieściło

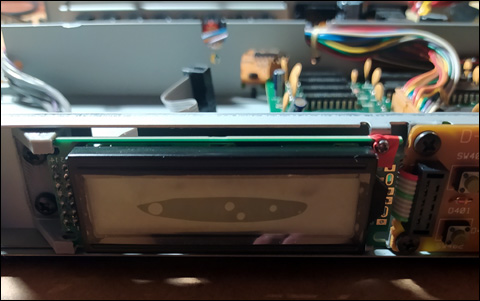

pod frontpanelem. Ostatecznie nowy LCD po zamontowaniu wygląda tak Widać z lewej strony wydrukowane mocowanie a w prawym górnym rogu na

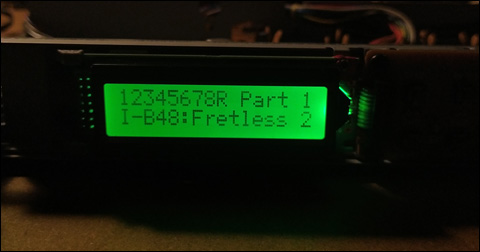

podkładce izolacyjnej z taśmy izolacyjnej śrubę mocującą. Wszystko jest OK. Efekt końcowy - śweci jasno i wyświetla bardzo czytelnie W każdej sztuce pianka pod LCD była zdegradowana niestety
Dzięki tym przeróbkom i poprawkom moje D-110 nabrały trochę świeżości. Polecam
zajęcie się takimi szczegółami. Będzie w przyszłości po prostu lepiej sprzęt użytkować tOri
|
