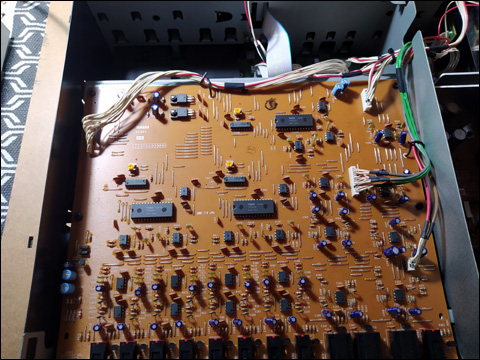

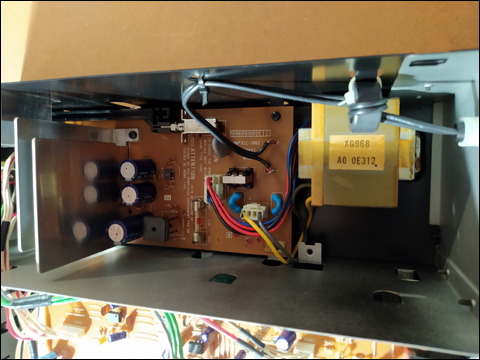

Płyta analogowa - wygląda dobrze, bez jakichkolwiek problematycznych oznak

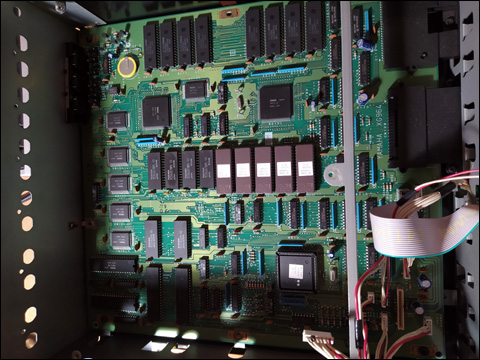

     Płyta główna - wizualnie OK, ale bateria po pomiarze okazała się "pusta"

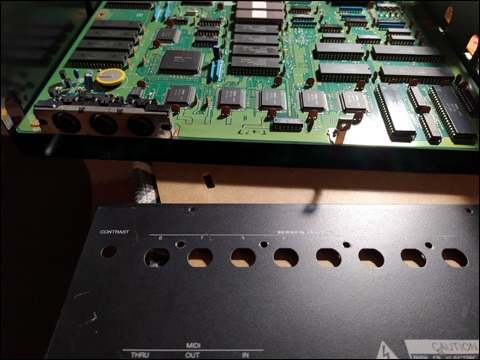

     Wyjęcie płyty głównej w celu wymiany baterii. Ta czynność wymaga demontażu
płyty analogowej, wyciągnięcia wszystkich wtyków z płyty, odkręcenia ścianki tylnej
oraz odkręcenia śrub mocujących MOBO do obudowy.

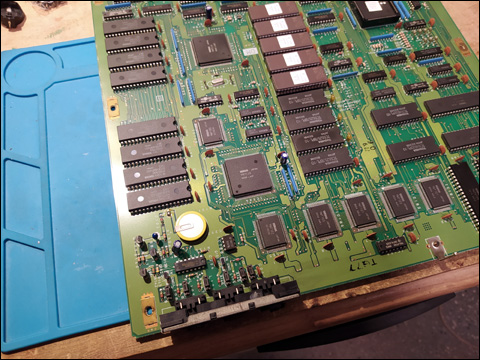

     MOBO na warsztacie. Postanowiłem zmienić baterię na koszyk pod CR2032, co
wymagało wywiercenia dodatkowego otworu na nóżkę "-" koszyka oraz połączenie go
z polem "-" baterii.

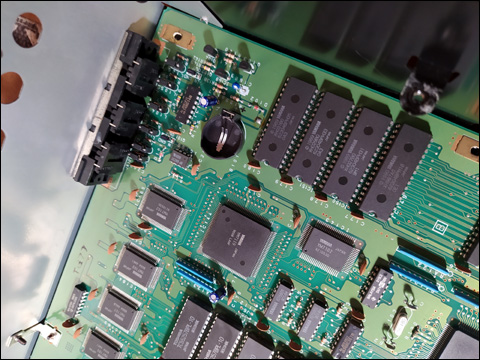

     Finalnie wygląda to dobrze

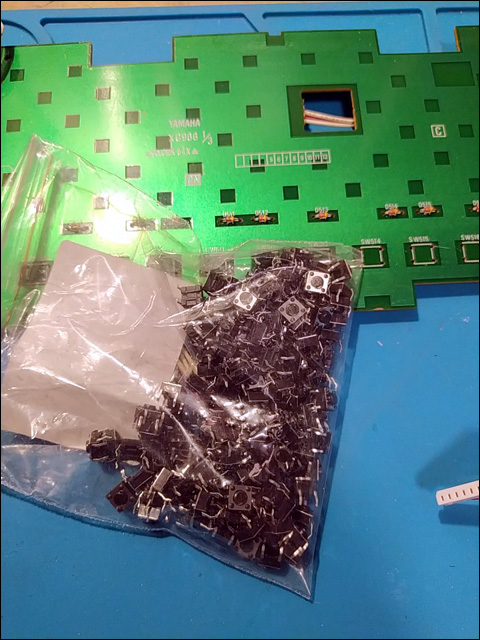

     Kolejną sprawą, którą musiałem się zająć to przyciski. Niestety - podobnie jak w
moim SY99 tact switche pod klawiszami przestały w sporej części działać pewnie i
dopiero wielokrotne przyciskanie czasami odnosiło skutek. Decyzja prosta - wymiana!

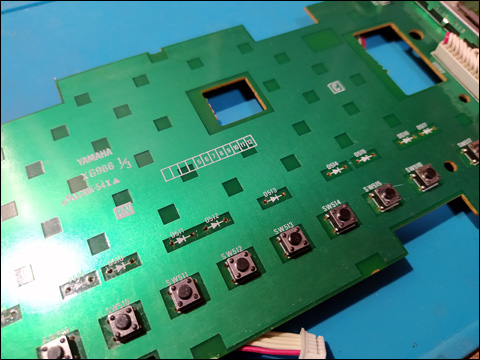

TACT SWITCHE zastosowane tutaj są standardowe 6x6mm o wysokości 4,3mm. Przy
użyciu odsysacza usunąłem wszystkie oryginalne switche i w ich miejsce wlutowałem

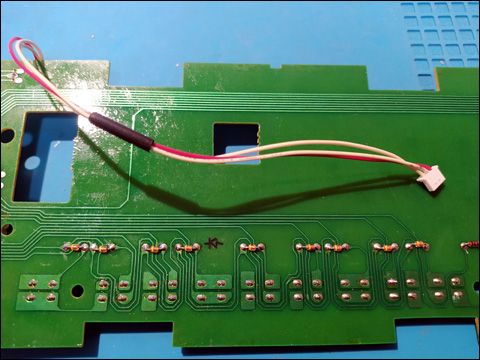

nowe. Przy okazji zrobiłem tez przygotowanie do póżniejszej wymiany LCD -
przeniosłem wszystkie diody z okolic wyświetlacza na stronie górnej PCB na stronę
dolną ponieważ okazało się, że będą przeszkadzać w montażu nowego ekranu LCD.

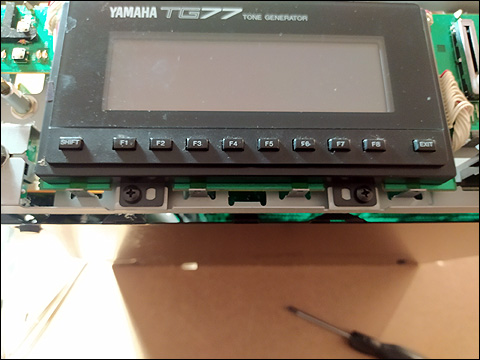

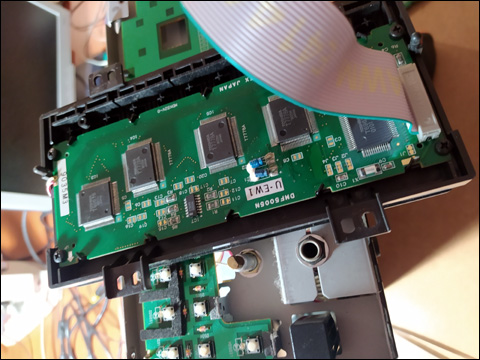

     Nadszedł czas na nowy LCD. Nie napisałem wcześniej, ale oczywiście sprawdziłem
działanie oryginalnego LCD, który nie dość, że w ogóle nie działał to jeszcze nie miał

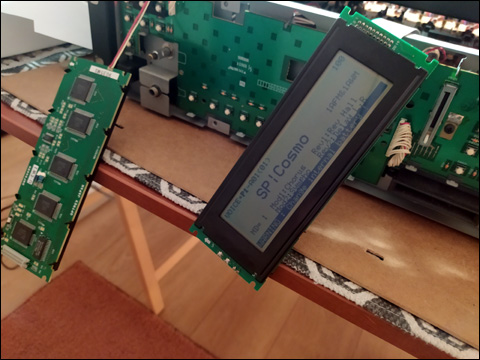

sprawnego podświetlenia z folii EL. Miałem taki sam LCD z Yamaha SY99. Włączyłem
go zamiast tego z TG77 i obraz magicznie się pojawił :D Z lewej strony smętnie zwisa
uszkodzony wyświetlacz... Oczywiście wcześniej trzeba było wszystko zdemontować.

     Niestety - w firmie ARTronic skończyły się porządne wyświetlacze LCD 240x64.
Musiałem znaleźć coś zbliżonego wymiarami do oryginalnego ekranu ponieważ ma to
bardzo duże znaczenie. Wyświetlacz musiał być tak cienki jak to tylko możliwe. Udało
mi sie znaleźć taki na stronie buydisplay.com - Chiny. Na szczęście sprzedają także
swoje wyświetlacze na Aliexpres, więc zakupiłem taki - ERM24064-FS1:

     Jest to LCD wyświetlający białe znaki na czarnym tle - bardzo szykowny i świetny
dla ogólnego wyglądu TG77. Całkowicie zgodny z T6963 i podłączany w miejsce
oryginału prawie 1:1 ponieważ jest jedna BARDZO WAŻNA różnica. Ten LCD ma na
pinie 20 wyprowadzone ujemne napięcie dla układu kontrastu, którego nie należy
bezwzględnie podłączać. Najprościej po wlutowaniu oryginalnej taśmy od LCD przeciąć
ostatni przewód (20). Po włączeniu syntezatora do sprawdzenia najprawdopodobniej nic
nie będzie widać ponieważ obecny na PCB analog układ sterowania kontrastem podaje
inne napięcie niż wymagane dla nowego wyświetlacza i dlatego należy wymontować
płytę analogową (można to byłoby już zrobić na etapie wymiany baterii) i w miejsce
rezystora R476 wlutować dwiema nóżkami potencjometr montażowy 10kohm, którego
wyregulowanie pozwoli na otrzymanie obrazu na LCD w zakresie regulacji potecjometru
na tylnej ściance.

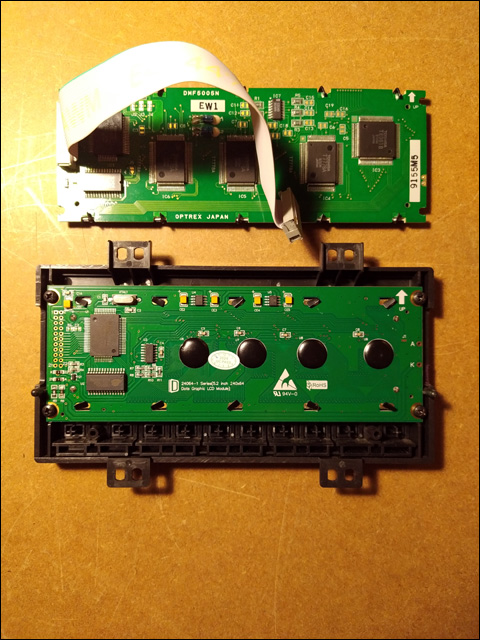

     Nowy wyświetlacz jest trochę grubszy od oryginalnego (to kwestia podświetlenia)
dlatego potrzebne były dodatkowe przygotowania do jego poprawnego montażu, czyli:

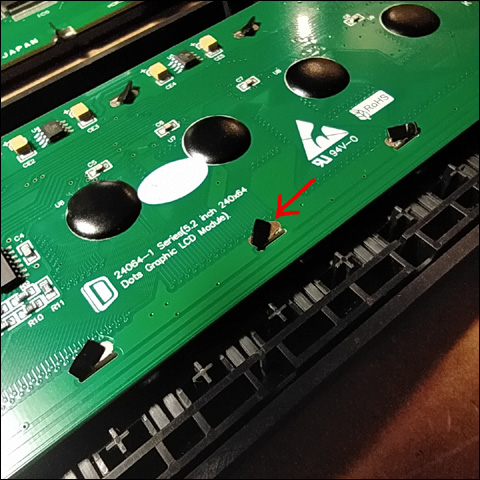

- solidne przygięcie (jak na zdjęciu) wszystkich metalowych "zapinek" mocujących LCD
do PCB
- przykręcenie PCB nowego wyświetlacza bardzo delikatnie obserwując ugięcie rogu,
potem zabezpieczenie tak przykręconych wkrętów, np. lakierem do paznokci
- wylutowanie taśmy z oryginalnego LCD i wlutowanie w nowy pamiętając o przecięciu
przewodu od pinu nr 20

     Zasilanie podświetlenia wziąłem ze złącza zasilającego przetwornicę WN dla folii EL.
Oryginalny kabel przedłużyłem i podłączyłem zasilanie 5V do nowego wyświetlacza.

     Po podłączeniu taśmy sygnałowej oraz zasilania podświetlenia pozostało już tylko
sprawdzenie.

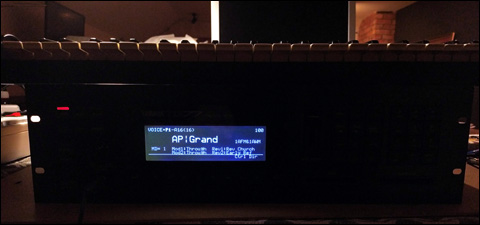

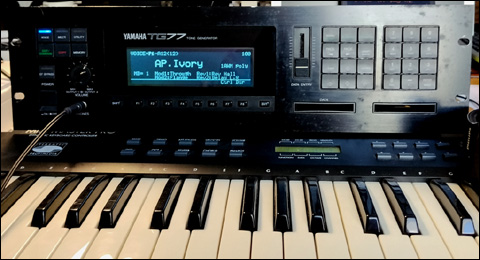

     Aby uchwycić wygląd musiałem zrobić zdjęcie na ustawieniach manualnych. Tutaj
wszystko jest ciemne oprócz ekranu, który w rzeczywistości wygląda świetnie :D

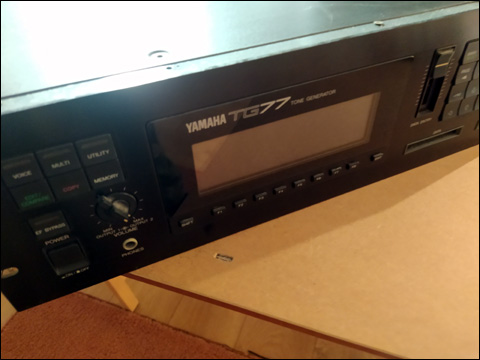

     Na tym zakończyłem prace nad tym modułem. Skręciłem całość, podłączyłem
klawiaturę MIDI i pograłem trochę na brzmieniach FACTORY default. No - niesamowite
wrażenia. Mam Yamaha SY99 ale i TG77 mu wcale bardzo nie ustępuje.
