AKAI FMX-008 FlashROM 8MB Card

     Za dosyć sensowną kwotę stałem się posiadaczem samplera AKAI S2000. Jako, że
jestem z natury ciekawski i lubię rozwiązywać różne zawiłości - postanowiłem zrobić
coś dla nowego nabytku. Tym razem wybór padł na kartę FlashROM, która znacząco
usprawnia pracę z plikami sampli i w ogóle nawet uruchamianie systemu operacyjnego,
który zwykle jest wczytywany z dyskietki, gdy nie ma zainstalowanego HDD.

     Schemat mam dzięki bardzo uprzejmemu człowiekowi z VSTCENTRAL. Niestety,
nawet w tym schemacie nie zabrakło błędów, które postarałem się naprawić.

     Kontakt do mnie na forum MPC: https://www.mpc-forums.com/ nick: tOri

Schemat w formacie Eagle

Pliki w formacie GERBER do wykonania PCB


     PCB zostały zlecone do wykonania w
JLCPCB w Chinach. Polecam serdecznie.
Jeszcze nigdy się nie zawiodłem na ich produktach. Tanio i dobrze. Projekt jest dosyć
trudny do zmontowania ze względu na układy w obudowach TSOP56 z bardzo gęstym
rastrem nóżek. Polecam najpierw wlutowanie układów Flash, a potem reszty. Pewnym
problemem może być zdobycie wtyku trzyrzędowego (3x20pin) DIN41612. Po prostu
ich nie ma :) Zakupiłem więc złącza 3x32pin i obciąłem nadmiar co nie przeszkadza
w zamontowaniu i użytkowaniu sprzętu. Polecam takie rozwiązanie. Użyte elementy
SMD są w rozmiarze 0805.

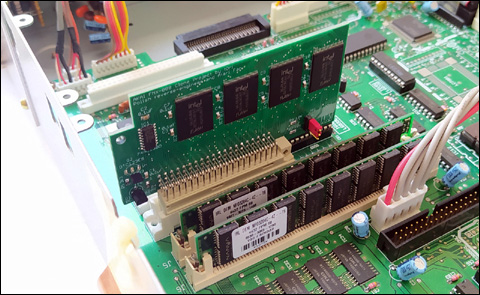

     Na zdjęciu przedstawiam zainstalowaną w moim AKAI S2000 płytkę klona FMX008.
Jak widać - nie ma jeszcze mocowania płytki do obudowy, ale ze względu na siłę z jaką
wtyk jest trzymany przez gniazdo - nie wydaje się to konieczne,

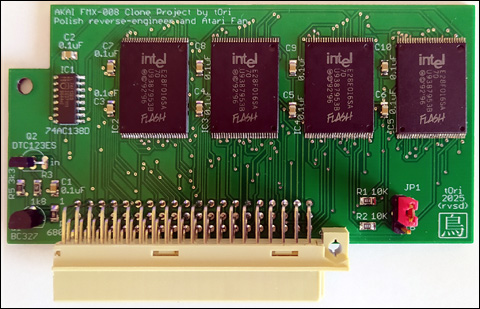

     płytka klona od frontu

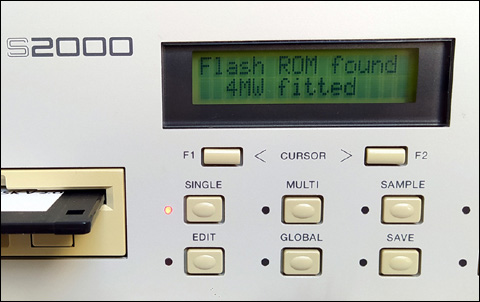

     No i na dowód tego, że działa :)

     Po sformatowaniu Flasha i zapisaniu systemu operacyjnego, sampler przy starcie
już nie potrzebuje dyskietki. Całość odbywa się błyskawicznie.

     Dodatek:

     Byłem ciekawy czy uruchomię całe 16MB Flash, więc zmontowałem drugi moduł.

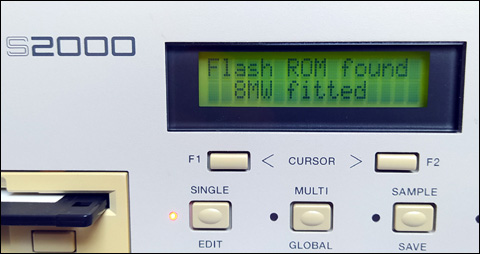

Po włożeniu do samplera i uruchomieniu widać całą pamięć i wszystko działa dobrze.

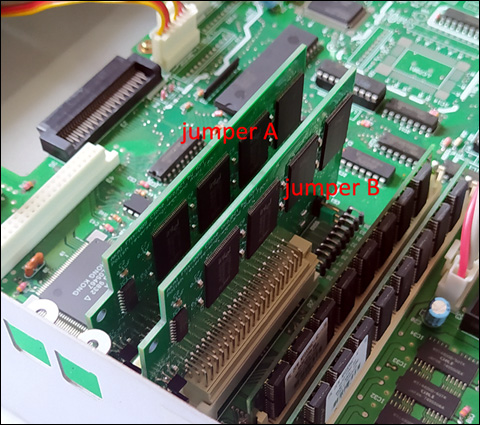

Jak widać na zdjęciu - moduły są oznaczone jako A i B, i tak należy ustawić zworki
na PCB. Błędne ustawienie powoduje wyświetlenie na ekranie komunikatu błędu.

Przygotowanie, sprawdzenie, rysowanie, projektowanie, montaż i testy zajęły mi naprawdę sporo czasu. Proszę
o uszanowanie tego i niewykorzystywanie moich publikacji do celów komercyjnych bez mojej zgody.
Przekazuję całość dokumentacji za darmo do naprawy
oryginalnych pamięci oraz budowy działających klonów.

Proszę również o nieusuwanie napisu tOri z PCB

Dziękuję.
