AKAI OSv2 EPROM Mod Czas na jedną ciekawszych modyfikacji, czyli wymianę oprogramowania w pamięci
ROM (EPROM) samplera.
Przez pewien czas sam korzystałem (musiałem korzystać) z możliwości wczytania
systemu operacyjnego z dyskietki. Najwyższą dostępną wersją dla S2000 jest v2.0.
Sam proces uruchamiania samplera jest powolny ponieważ szybkość FDD nie jest
rewelacyjna. Jedną z możliwości przyspieszenia uruchomienia jest zastosowanie karty
pamięci Flash - FMX-008, którą można po sformatowaniu użyć m.in. jako dysk z
partycją BOOT i na tej partycji zapisać system. Po uruchomieniu tak wyposażonego
samplera proces ładowania OS zostaje znacznie przyspieszony. Możliwe jest jeszcze
większe przyspieszenie (ok. trzykrotne) po umieszczeniu OS 2.0 bezpośrednio w
pamięci ROM (EPROM). ROM v1.5 umożliwia jedynie wczytanie nowego systemu.
Zmiana ROMu na 2.0 uruchamia praktycznie natychmiast sprzęt pomijając nawet czas
ładowania oprogramowania z BOOT Flash karty FMX-008. Do wykonania tej zmiany
potrzeba kilku kroków. Najpierw należy zaopatrzyć się w pamięć EPROM 27C040.
Następnie należy zaprogramować ją w programatorze poniższym "wsadem"
AKAI S2000 v2.0 EPROM BINARY
Tak jak w opisie - należy wylutować podstawkę układu IC12 DIP28 (SystemROM),
wyczyścić wszystkie otwory lutownicze i w to miejsce wlutować podstawkę DIP32 pod
nową pamięć 27C040. Następnie wylutować zworkę oznaczoną S2000 obok podstawki
i wlutować w miejsce oznaczone S3000XL. Ostatnią czynnością jest włożenie nowej

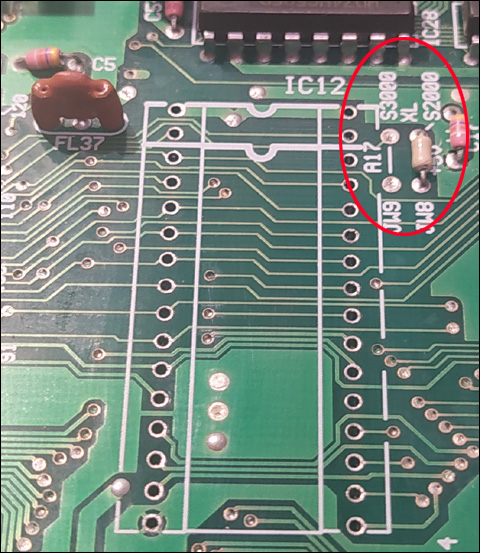

pamięci w podstawkę uważając na orientację układu. Gotowe :) Wylutowana podstawka IC12 i wyczyszczone otwory. na zdjęciu zaznaczyłem
zworki konfiguracyjne, które należy zmienić. Wylutować JW8 (S2000) i wlutować JW9

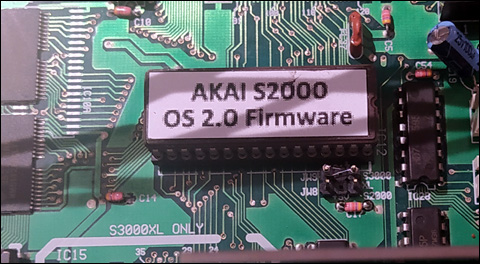

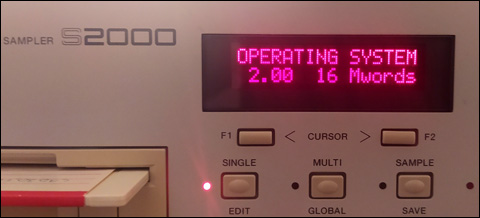

(S3000XL) Tak wygląda nowy OS ROM w moim S2000 Ekran powitalny - czerwony LCD - na wprost widać bardzo dobrze ale z kąta słabo :)
Krótki filmik startu samplera
S2000 BOOT Video
Na koniec uwagi na temat tej modyfikacji. Mimo zainstalowania EPROM z OSv2,
podczas startu samplera jest oczekiwana dyskietka w napędzie z czymkolwiek - może
być czysta, sformatowana w s2000. Gdy jej nie ma - proces startu staje. Co ciekawe -
gdy jest zainstalowana karta Flash FMX-008, wtedy może już nie być dyskietki, a i tak
system wystartuje. Najprawdopodobniej tak działa oprogramowanie. Jest to niewielki
problem i nie jest istotny w porównaniu z efektem zmiany (szybkość uruchamiania)
Polecam i proszę o wskazywanie źródła pochodzenia opublikowanych materiałów |
