YAMAHA Tx16w
6MB Memory upgrade W którymś momencie stałem się posiadaczem konkretnego samplera YAMAHA,
który ma dla mnie sporą wartość choćby ze względu na to, że pliki tworzone na nim
mogą być używane w syntezatorze SY99. Poza tym jest to naprawdę dobry i ciekawy
sprzęt. Ma bardzo przyjemne brzmienie, a odgrywane próbki brzmią, mimo 12 bitów,
całkiem poważnie i są używalne jako element studyjny.
Opisywane rozszerzenie pamięci jest oparte konstrukcyjnie na kości SIMM72
o pojemności 8MB, z której wykorzystywane jest 6MB (max. dla 12 bitów).

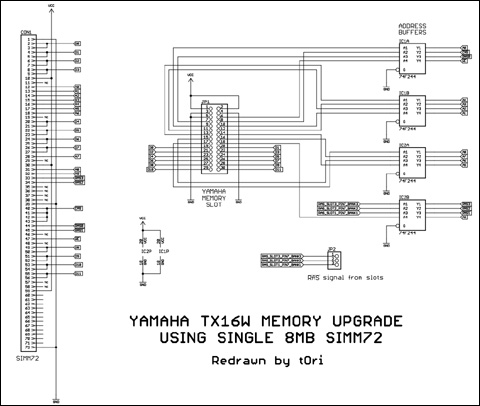

Projekt sporządzony według wskazówek i schematów dostępnych w sieci. Schemat rozszerzenia:
Pliki PCB w formacie GERBER

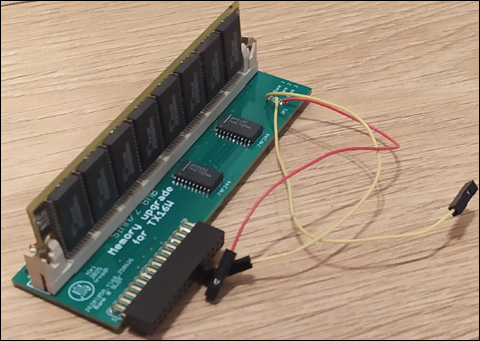

Zdjęcie zmontowanego modułu z włożoną w podstawkę pamięcią SIMM72 8MB:

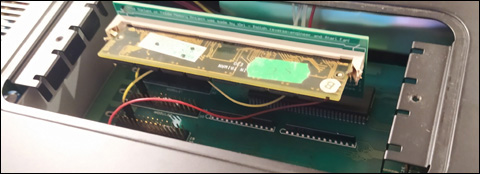

Moduł zamontowany w samplerze, w slocie 0. Kabelkami oznaczonymi na PCB
jako Bank1, Bank2, Bank3 podłączamy rozszerzenie do pinów nr 7 w kolejnych
slotach modułów pamięci: Na koniec test pamięci przy uruchamianiu OS TYPHOON :) Widoczne 6MB RAM. Wszystko działa OK. Polecam rozbudowę pamięci, której nigdy dosyć. Zwłaszcza
w urządzeniach, które z niej intensywnie korzystają. Przekazuję projekt jak zwykle za free. Uprzejmie proszę o wskazanie źródła jego
pochodzenia oraz nieusuwanie napisów z projektu PCB. UPDATE:

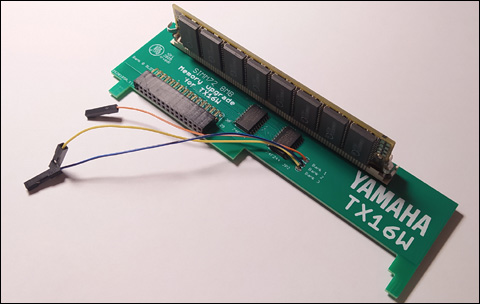

Opracowałem nowy projekt PCB, który przedstawiam poniżej. Różni się od już
opublikowanego tym, że kształt PCB jest taki sam jak oryginalnej płytki EMM15, więc
elegancko pasuje w slot. Tak obecnie wygląda: Pliki PCB w formacie GERBER Oryginalna PCB pamięci Yamaha - 1,5MB - EMM15
