Programatory w moim warsztacie Chciałbym przedstawić kilka innych programatorów różnych układów scalonych,
a które przebywają w moim "lochu" i są niezwykle przydatne w ogarnianiu przeróżnych
scalaków, które trzeba odczytać bądź zaprogramować. Jako pierwszy przedstawiam
RunFei RF-3148. Jest to programator pochodzący z
Chin. To urządzenie posiadam dzięki zbiórce środków, ponieważ był sakramencko
drogi jak na moją kieszeń, ogłoszonej na Forum Atari Area. Dzięki bardzo hojnym
darczyńcom udało się w krótkim czasie zebrać ponad 2500 złotych i zakupić sprzęt
na dalekim wschodzie. Jest to urządzenie już nieprodukowane od dawna i osiągalne
wyłącznie z drugiej ręki w wysokich cenach. To co
odróżnia RunFei od innych programatorów jest możliwość odczytu zabezpieczonych układów GAL oraz PALCE.
Dla mnie jako reverse-engineera jest to nieoceniona pomoc, gdyż do tej pory musiałem
używać bardzo ekstrawaganckich i niezbyt bezpiecznych dla zdrowia metod "włamu" po
firmware załadowane w scalaki. Programator działa pod WindowsNT/XP/7 32bit, więc
trzeba wcześniej zadbać o środowisko do zainstalowania oprogramowania. Może
to być choćby Windows98 z obsługą USB przez które podłączamy sprzęt. Ale i 32bit
siódemka tez da radę...

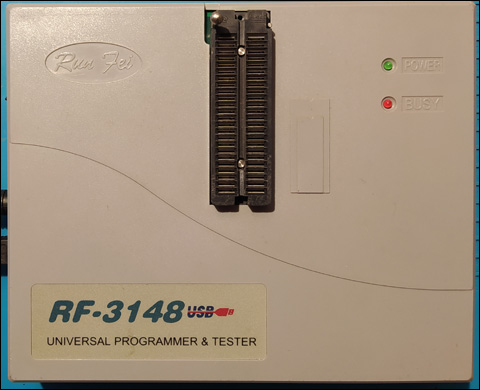

Oto jak wygląda Oprogramowanie RF-3148 (ostatnia znana wersja)
Kolejnym programatorem, który zakupiłem tanio(!) w USA dzięki Davidovi Mot z firmy
LogicalDevices Inc. jest Chipmaster6000. Ten programator jest sprzedawanym pod
inną marką sprzętem z firmy Advantech (aec.com.tw) - LabTOOL-48. Dlatego też i
oprogramowanie dla LT-48 działa bez problemów z Chipmaster6000. Jest to urządzenie
posiadające wyłącznie port równoległy spinany z komputerem przez port drukarkowy
działający w trybie EPP (a najlepiej ECP+EPP). Niestety - wsparcie dla tego modelu
zakończone zostało dawno temu i ostatnią wersją oprogramowania współpracującego
z CM6000 jest
Oprogramowanie Chipmaster6000 v.4.67
Chipmaster6000 ALL Device List 4.67 PDF A tak wygląda urządzenie Wersja 4.67 jest ostatnią wersją obsługującą Chipmaster6000, a też LabTool-48.
Oprogramowanie można obecnie ściągnąć tylko ze strony Dataman Software, albo
z tej strony gdyz zachowuję to na wszelki wypadek aby nie przepadło gdzieś w czasie. Trzecim w tym zestawieniu programatorem jest Minato1881XP, który kupiłem tanio(!)
na Ebay. Tak po prostu. Ten kto sprzedawał nie znał chyba realnej wartości urządzenia.
Jest to sprzedawana pod inną marką wersja XP programatora LabTool-48 i mająca takie
same możliwości - duże :) Programator jest podłączany w tej wersji wyłącznie do portu
LPT komputera, ale jest cały czas wspierana przez Advantech oraz Dataman. Niestety -
ale na stronach firmy Minato (Japonia) nie znalazłem żadnej możliwości ściągnięcia
softu, więc posługuję się oprogramowaniem LabTool-48XP, którego ostatnią wersją FREE jest Oprogramowanie LabTool-48UXP 8.32.03

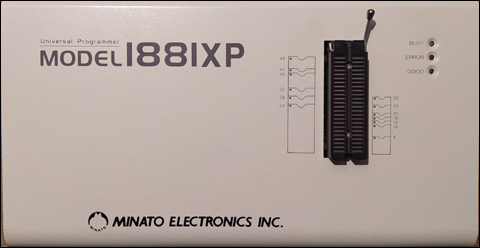

LabTool-48UXP 8.32.03 ALL Device List dla porównania przedstawiam device list dla wersji 14.10 LabTool-48UXP 14.10 ALL Device List Zdjęcie programatora
Niestety - powyższa wersja jest ostatnią dostępną bezpłatnie. Za kolejne trzeba
uiścić opłatę. Kolejne wersje powstają mniej więcej co kwartał i obecnie (w chwili gdy
tworzyłem stronę 01.2026) jest to wersja 14.10. W sieci są dostępne jednak informacje
jak w miarę prosto da się obejść ten "problem". Dodam tylko, że jest także wersja UXP
posiadająca port komunikacyjny USB, co jest niezwykle istotne dla użytkowników
którzy w swoich komputerach już nie mają portu LPT...W przypadku instalacji softu w
Windows7 i wyżej - jest instalowana wyłącznie wersja UXP. Jeżeli chce się używać
wersji XP dla portu LPT należy zainstalować oprogramowanie np. w maszynie wirtualnej
z zainstalowanym WIndowsXP a potem przekopiować po prostu cały katalog. Ta wersja
działa w systemie 32-bit. Na moim komputerze z LPT nie chciała odnaleźć portu gdyż
Windows7 był zainstalowany w wersji 64-bit (zdecydowanie problem sterownika...)
Świetną wiadomością w przypadku programatorów Advantech oraz ich klonów jest
dostępność najróżniejszych adapterów do programowania układów scalonych w różnych
obudowach czy też po prostu dopasowujących pinouty. Firmy je produkujące dają za
darmo, w odróżnieniu od konkurencji, np. Hi-Lo, Xeltek, schematy/opisy połączeń
adapterów, według których można samodzielnie takie wykonać, co i ja uczyniłem :)
Poniżej zamieszczam linki do plików GERBER dla kilku uniwersalnych adapterów,
które zaprojektowałem i używam na codzień oraz pliki opisowe od producentów,
których jest kilka w paczce ponieważ trochę się różnią jeśli chodzi o zawartość
(ilość układów i obudów) Adapter uniwersalny PLCC2020 GERBER files
Adapter uniwersalny PLCC2824 GERBER files
Adapter uniwersalny PLCC2828 GERBER files
Adapter uniwersalny PLCC3228 GERBER files
Adapter uniwersalny PLCC3232 GERBER files
Adapter uniwersalny PLCC4444 GERBER files
Adapter Altera EPM7128 PLCC8448 GERBER files
Adapter testowy ZIF40 GERBER filesOpisy połączeń adapterów dla programatorów Advantech
(Kilka plików różniących się trochę zawartością) Powyższe programatory są bardzo przydatne i praktycznie "na okrągło" są używane
przeze mnie przy tworzeniu różnych projektów. Mam także - opisany
TUTAJ
AllPro88
programator potężny, aczkolwiek już od bardzo dawna nie wspierany przez producenta.
Jest dostępnych sporo ciekawych informacji na jego temat, po które zapraszam pod
powyższy link. tOri |
