EMAGIC Unitor 2
Kolejne urządzenie wraca na "scenę" dzięki wspaniałemu Atarowcowi i jego odwadze.
CRASHMAN udostępnił do odtworzenia interface MIDI i synchronizator SMPTE znanej
firmy Emagic. Przedstawiam urządzenie oraz dokumentację umożliwiającą zarówno

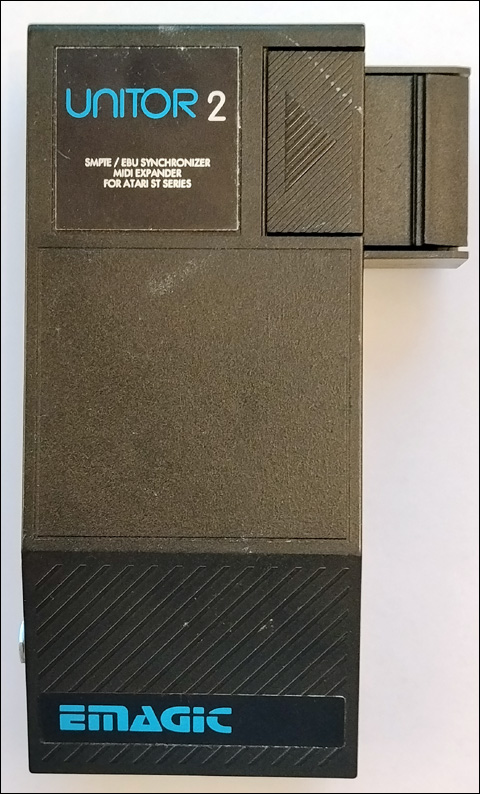

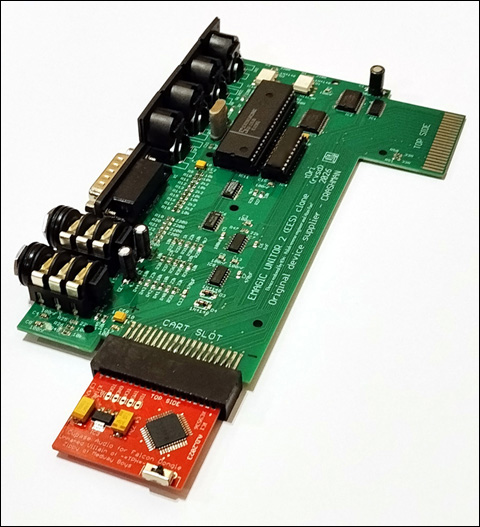

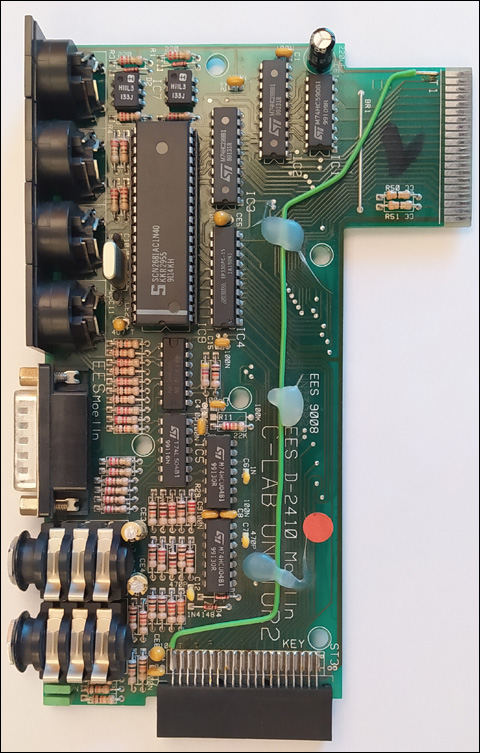

naprawę jak i zbudowanie całkowicie nowego urządzenia.Oryginalny UNITOR 2 od CRASHMANA Wnętrze, czyli to co lubimy najbardziej ;) Ostateczny rezultat reverse-engineeringu - działający klon Unitora2

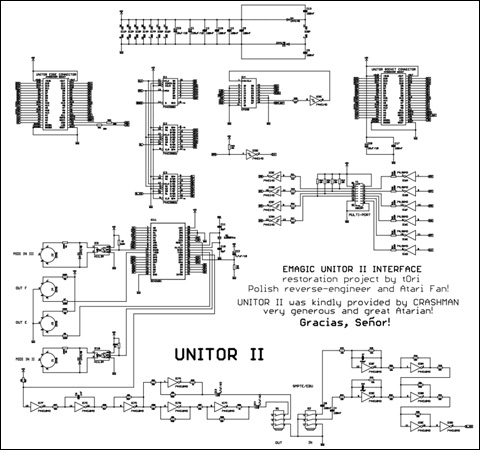

Schemat - na jego podstawie zaprojektowałem PCB w SMD głównie
Schemat i kilka bibliotek (Eagle)
Zawartość układu EP330 i zamiennie GAL16V8
Układ zaprojektowałem "nowocześnie" wykorzystując głównie elementy SMD, ale
szybko okazało się, że mimo nowszej technologii z niektórymi scalakami jest problem
dostepności. Zresztą podobnie jest z wersją DIP niestety. Układ EP330 jest trudno
dostępny i drogi - na szczęście udało mi się przekonwertować plik konfiguracyjny do
załadowania w GAL16V8, który jest zdecydowanie lepiej dostępny i tańszy. W trakcie
montażu raczej nie występują niespodzianki, więc nie ma potrzeby ciągnąć wywodów
na ten temat. POLECAM! Uprzejmie proszę o szacunek dla mojego wysiłku
oraz czasu włożonych w ten projekt.
Wykorzystanie komercyjne zamieszczonych materiałów jest ZABRONIONE i to nie zostanie przeze mnie zmienione. tOri |
